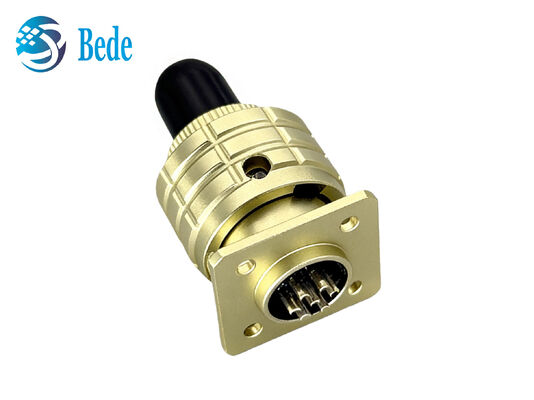

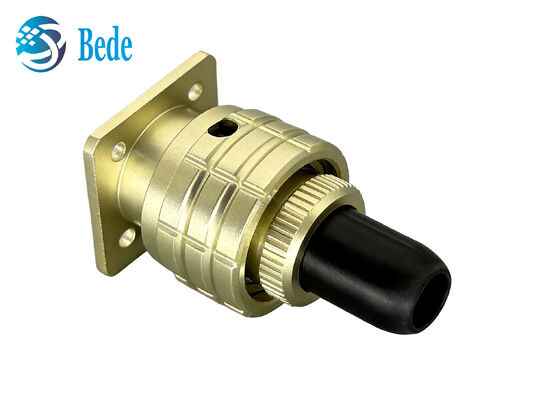

OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B

OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B
OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B

Image Grand :  OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: BEDE
Certification: RoHS
Numéro de modèle: Connecteurs série OHS
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: negotiate
Délai de livraison: 5~8 semaines
Conditions de paiement: T/T, Western Union, D/P
Capacité d'approvisionnement: 1000 pièces par jour
Contact
Description de produit détaillée
Nombre de broches: 7-Pin Taille de la coque: 12
Matériel de contact: Alliage de cuivre (plaqué or/argent) Taille des contacts: Φ1.0
Tension nominale: 250 V Courant maximum par contact: 3.1a
Résistance des contacts: ≤5mΩ Terminaison: Souder
Cycles d'insertion: 250 Température de fonctionnement: -60 ℃ ~ + 85 ℃
Mettre en évidence:

OHS-BC-1-7/12-B1-1-B Connectors

,

Ultra-Small Connectors

,

OHS-BC-1-7/12-P12-1-B Connectors

OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B
Product Overview

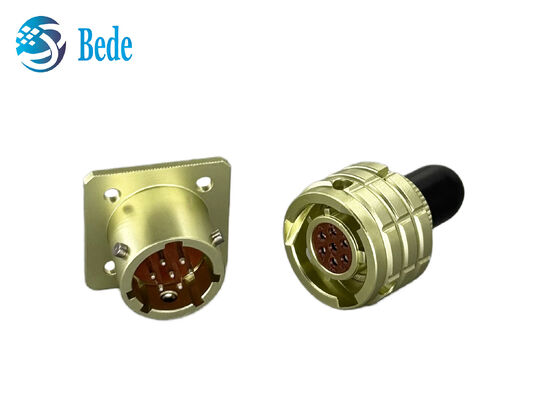

OHS series ultra-small bayonet connectors utilize proven mature connection technology. They are extensively applied in AC and DC circuits for electrical devices, radio facilities, and control instruments. This product consists of matched plugs and sockets, featuring multi-key positioning for accurate installation. The bayonet coupling structure enables quick locking. The socket comes without tail fittings, while the plug is equipped with a straight plastic tail for simplified wiring.

Product Specifications
Specification Item OHS-BC-1-7/12-B1-1-B OHS-BC-1-7/12-P12-1-B
Connector Type Socket Plug
Contact Type Male Female
Number of Positions 7 Pin 7 Pin
Shell Size 12 12
Contact Material Copper Alloy Gold/Silver Plating Copper Alloy Gold/Silver Plating
Insulating Materials PPS PPS
Shell Material Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade) Aluminum Alloy Surface Anodized Treatment, Zinc Alloy Nickel Plating (Industrial Grade)
Contact Size Φ1.0 Φ1.0
Maximum current per contact 3.1A 3.1A
Sum of Currents 22A 22A
Rated Voltage 250V 250V
Contact Resistance ≤5MΩ ≤5MΩ
Contact Termination Solder Solder
Fastening Type Bayonet Connection Bayonet Connection
Number of Insertions and Removals 250 250
Operating Temperature -60℃ - +85℃ -60℃ - +85℃
Product Features
  • Mini & Compact Design: Ultra-small body structure, perfectly fits space-restricted equipment and compact installation scenarios.
  • Stable High Performance: Supports stable current and voltage transmission, delivers reliable electrical performance for AC and DC circuit operation.
  • Premium Durable Materials: High-strength alloy shell and qualified insulating material, anti-corrosion and weather-resistant for long-term service in complex working conditions.
  • Bayonet Quick Connection: Bayonet locking structure enables fast mating and separation, simple operation for installation, disassembly and daily maintenance.
  • Strict Industrial-Grade Quality: Fine plating contacts and precise manufacturing ensure low contact resistance, good conductivity and long plug-in service life.
  • Wide Application Range: Suitable for electrical equipment, control instruments, radio facilities and various industrial connection scenarios.
Applications
  • Industrial control instruments & testing equipment
  • Radio communication and electronic devices
  • AC/DC power circuit connection
  • Electrical automation equipment
  • Russian standard industrial supporting facilities
  • Precision instrumentation & medical electronic equipment
  • Outdoor and harsh environment electrical connection
  • Mechanical equipment, transportation and aerospace supporting wiring
Dimensions and Layout

The external dimensions are shown in the images below. Please refer to them to determine if they are suitable for your product.

OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B 0 OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B 1 OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B 2 OHS Series Bayonet Ultra-Small Connectors OHS-BC-1-7/12-P12-1-B & OHS-BC-1-7/12-B1-1-B 3
Our Services
  1. Custom connector plastic parts, such as insulator, nut, housing etc.
  2. Custom connector internal conductors, male and female pins, with silver or gold plating
  3. Custom connector accessories, such as silicone rings and dust covers
