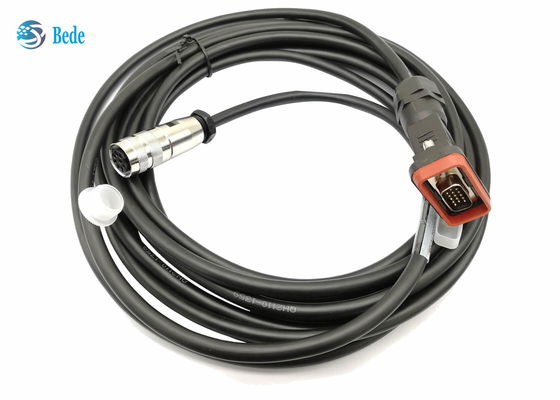

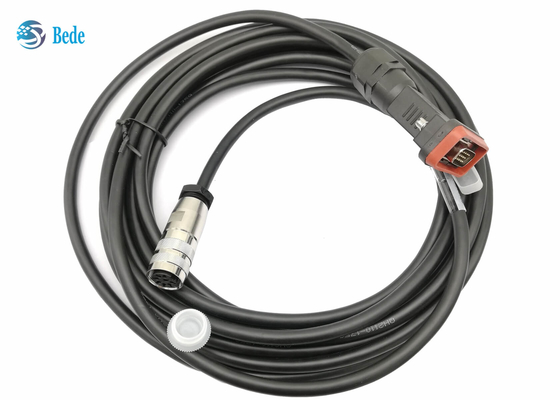

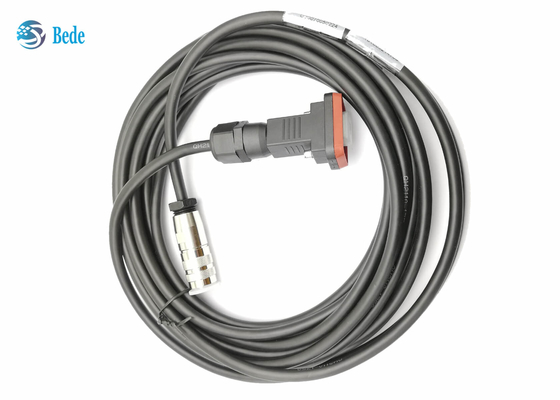

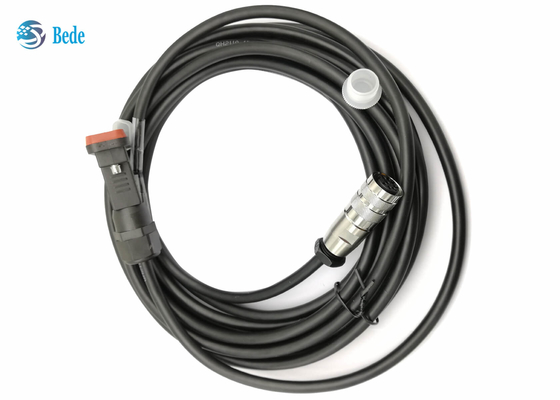

D-sous 15 câbles de Pin Male To AISG 8 Pin Female AISG pour la station de base d'antenne

D-sous mâle de 15 bornes aux câbles femelles de la goupille AISG d'AISG 8 pour la station de base d'antenne

Description

    Câbles de cet AISG (groupe de normes d'interface d'antenne) utilisés pour relier la RCU (unité à télécommande) et le RRU (unités par radio à distance), les données et la puissance de alimentation DE ROUIR des parties du système (d'inclinaison électrique à distance).  Son très utilisé dans les réseaux 3G, 4G et 5G, particulièrement appropriés aux antennes d'ESC 3G, 4G et 5G, amplificateurs de tour et équipement de station de base.

Avantages

• La longueur peut être adaptée aux besoins du client pour répondre aux différentes exigences des acheteurs
• Approprié aux environnements complexes avec les stations de base d'antenne, -40°C | +85°C
• Résistant UV, approprié aux environnements extérieurs à long terme
• La catégorie ignifuge se conforme à UL94-V0
• Les connecteurs de haute qualité, la vie de accouplement est plus de 500 fois
• Aucun phénomène anormal dans l'essai à l'embrun salin 168H

Données électriques

Au sujet du câble :

1. 4 noyaux câblent, le diamètre 8mm, avec la couche de bouclier d'alliage d'Aluminium-magnésium, couverture plus de 85%
2. Le conducteur intérieur est câblage cuivre bidon qui ont la bonne conductivité électrique
3. Les paramètres généraux de câble sont suivant les indications de l'image ci-dessous, il est 2 x 0.75mm2(A.W.G. 20) (puissance) 2 x 0.25mm échoués2(23) twisted pair A.W.G. (données) 6 diamètre du câble 7mm (0,26 pouces) de conducteur
4. nous fournissons également un autre câble bas-standard pour réduire le coût : 2 x 0.41mm2(21AWG) (puissance) 2 x 0.21mm échoués2Twisted pair (24 A.W.G.) (données) 6 diamètre du câble 7mm (0,26 pouces) de conducteur
5. au sujet du jecket externe du câble, il y a des matériaux d'unité centrale ou de PVC pour votre avis, la représentation de l'unité centrale est meilleure et le prix du PVC est inférieur

Au sujet du connecteur :

1. Tâche de Pin accordant des spécifications d'AISG.
2.    La disposition femelle de goupille est basée sur la variante 08 a d'en 61076-2-106:2012-04 DIN. Les bornes femelles 2, 4 et 8 sont non utilisables pour des applications d'AISG, mais il doit s'assurer que les connecteurs masculins entièrement chargés accordant la variante 08 a d'en 61076-2-106:2012-04 DIN sont que l'on peut brancher.
3.   La borne 1 ne sera pas employée pour de nouvelles constructions, seulement dû garder la compatibilité à des versions plus anciennes.
4. Pour plus d'information référez-vous à AISG C485 V1.1
