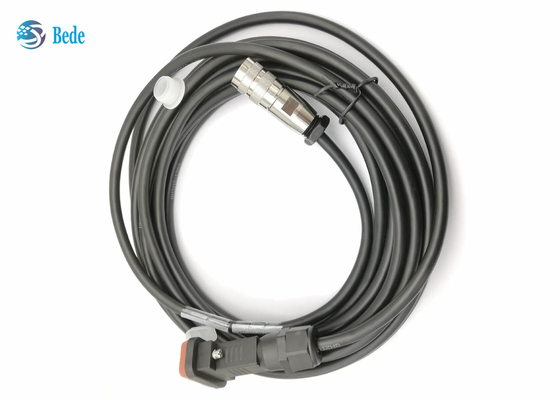

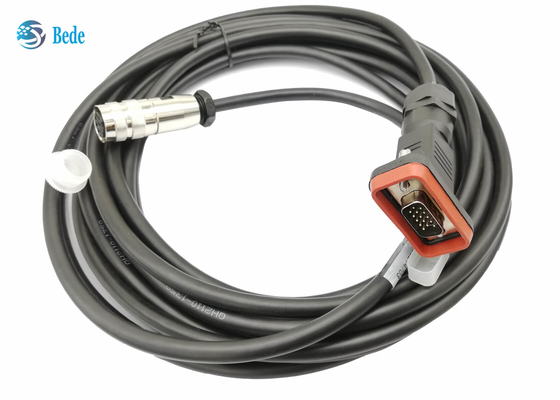

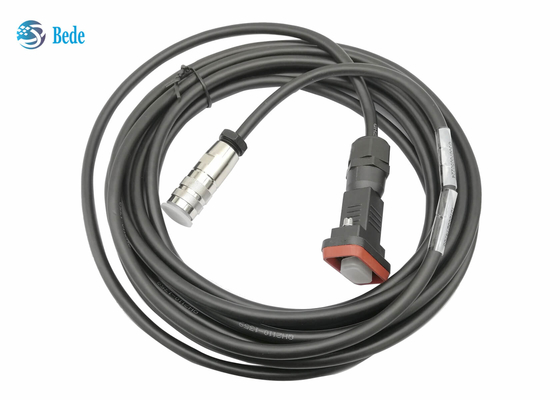

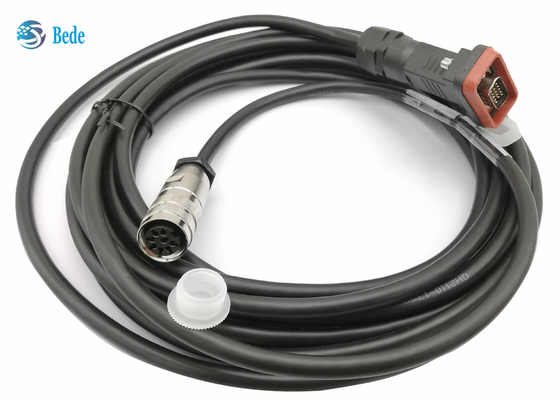

RET contrôle Jumper câbles AISG DB15 mâle à AISG 8 broches femelle 6 mètres

Câbles de raccordement AISG RET DB15 mâle vers AISG 8 broches femelle 6 mètres

Description

    Ces câbles AISG (Antenna Interface Standards Group) sont utilisés pour connecter l'unité de contrôle à distance (RCU) et les unités radio à distance (RRU), alimentant en données et en énergie les composants du système RET (Remote Electrical Tilt).  Ils sont largement utilisés dans les réseaux 3G, 4G et 5G, particulièrement adaptés aux antennes ESC 3G, 4G et 5G, aux amplificateurs de tour et aux équipements de station de base.

    Nous proposons différentes longueurs, 3M, 6M, 10M, etc.  La longueur en pieds peut également être personnalisée, n'hésitez pas à nous contacter.

Avantages

• Convient aux environnements complexes avec les stations de base d'antennes,-40°C ~ +85°C
• adapté aux environnements extérieurs à long terme, Résistant aux flammes, résistance au vieillissement UV, Étanche
• Connecteurs de haute qualité, durée de vie de plus de 500 insertions

Données électriques

À propos du câble :

1. Câble à 4 conducteurs, diamètre 8 mm, avec couche de blindage en alliage aluminium-magnésium, couverture supérieure à 85 %
2. Le conducteur interne est un fil de cuivre étamé qui a une bonne conductivité électrique
3. Les paramètres généraux du câble sont indiqués sur l'image ci-dessous, il s'agit de2 x 0,75 mm2(20 AWG) multibrins (alimentation) 2 x 0,25 mm2(23 AWG) paire torsadée (données) câble à 6 conducteurs de 7 mm (0,26 pouce) de diamètre
4. nous fournissons également un autre câble de faible qualité pour réduire les coûts : 2 x 0,41 mm2(21AWG) multibrins (alimentation) 2 x 0,21 mm2(24 AWG) paire torsadée (données) câble à 6 conducteurs de 7 mm (0,26 pouce) de diamètre
5. à propos de la gaine extérieure du câble, il existe des matériaux PU ou PVC pour votre opinion, les performances du PU sont meilleures et le prix du PVC est inférieur

À propos du connecteur :

  Selon la spécification AISG C485 V1.1,  la disposition des broches femelles est basée sur la norme DIN EN 61076-2-106:2012-04 variante 08-a, les broches 2, 4 et 8 ne sont pas utilisées pour les applications AISG, mais il faut s'assurer que les connecteurs mâles entièrement chargés selon la norme DIN EN 61076-2-106:2012-04 variante 08-a sont enfichables;  la broche 1 ne doit pas être utilisée pour les nouvelles constructions, elle n'est nécessaire que pour maintenir la compatibilité avec les anciennes versions.

  Propriétés mécaniques
