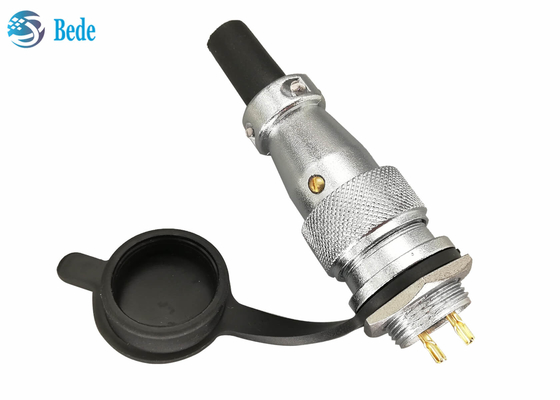

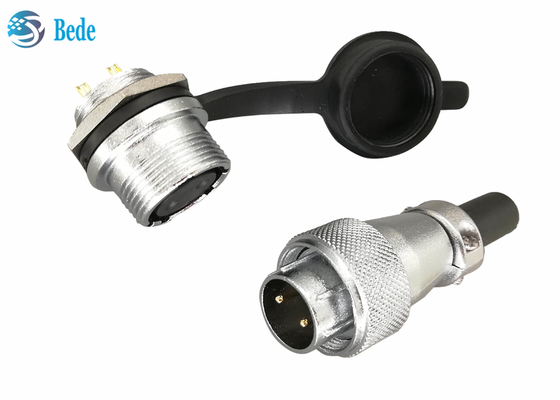

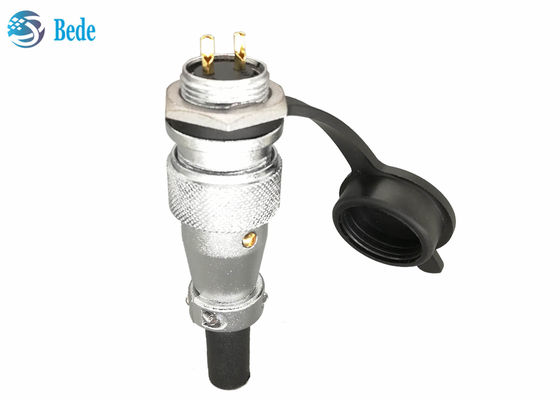

Connecteurs circulaires en alliage de zinc chromé 2 3 4 broches 10A 500V avec couverture de poussière

WS16 Connecteur circulaire Connecteurs de montage de panneau 2 3 4 broches 10A 500V avec couverture de poussière

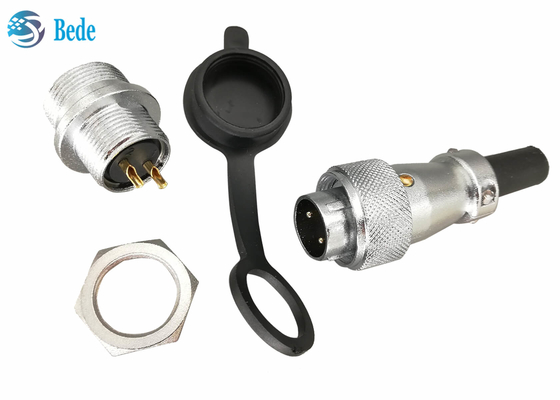

Structure du produit

1.Couverture contre la poussière, PVC en plastique souple

2&3, boîtier pour connecteur mâle/femelle, alliage de zinc chromé, matériau isolant intérieur en plastique PPS

4- Noix, matériaux alliage de zinc chromé, utilisés pour fixer les joints mâles et femelles

5.Matériaux de construction, alliage de zinc chromé, utilisés pour fixer les extrémités mâles et les câbles

6.Soucoupe de protection du câble, en plastique souple en PVC, adapté au câble de 6 mm de diamètre

7Noix pour le montage de panneaux

8- épingles de contact, matériel en laiton plaqué or

Taille du produit

Le câblage est terminé par: ΦD=21 L=44,8 mm Φd max=10 mm

Fin de montage du panneau: d=M16 D=M18 C_{Le maximum}= 5 mm L = 9,7 mm L1 = 26 mm L2 = 22 mm B = 21 mm

Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure ou égale à:

Attention!

Notre par défaut que le câblage est l'extrémité du connecteur mâle et le panneau de montage est l'extrémité du connecteur femelle, comme indiqué dans la figure suivante type A, si le type B est nécessaire, veuillez nous contacter à l'avance

Données électriques

Produit similaire

Cette page concerne WS16, WS20, WS24, WS28 sur les ventes aussi, la série comprend également le mode d'accueil de fil, le mode de bride carrée, s'il vous plaît n'hésitez pas à nous contacter si vous êtes intéressés
