Connecteurs circulaires WS20 avec 2 3 4 broches 500V 25A

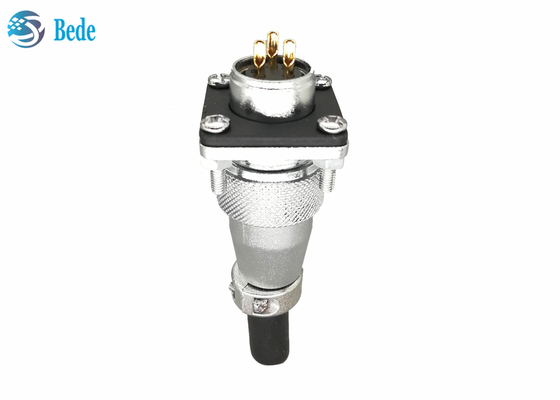

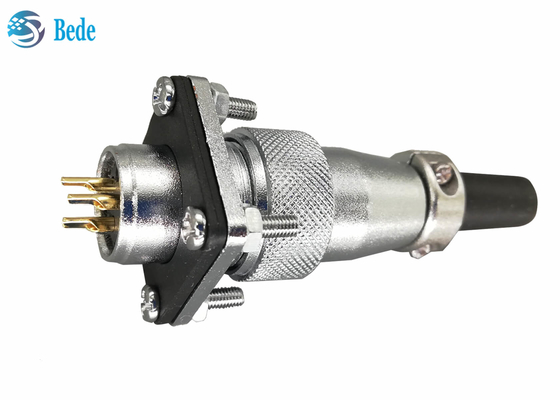

Connecteurs circulaires WS20 avec bride carrée et cache-poussière 2 3 4 broches 500V 25A

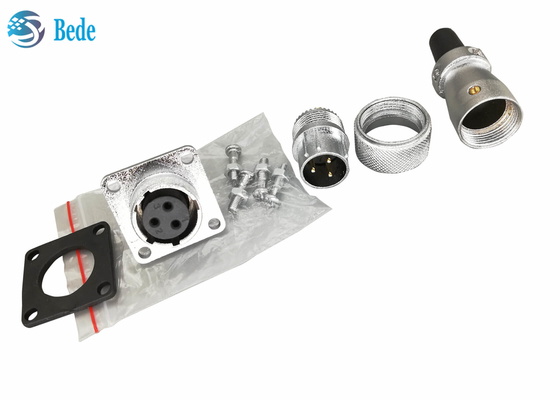

Structure du produit

  ​1. Tampons en caoutchouc et cache-poussière, deux modèles comme indiqué dans la figure ci-dessous, avec ou sans cache-poussière selon les besoins

  2. Boîtier pour l'extrémité de montage sur panneau, alliage de zinc chromé,

  3. Boîtier pour l'extrémité de câblage, alliage de zinc chromé,

  4. Écrou, alliage de zinc chromé, utilisé pour fixer les connecteurs mâle et femelle après la connexion

  5. Vis, rondelles et écrous, en acier inoxydable, utilisés pour le montage sur panneau

  6. Boîtier pour fil, alliage de zinc chromé,

  7. Cache de protection de câble, en caoutchouc,

  8. Isolant, plastique d'ingénierie PPS

  9. Broches de contact, en laiton plaqué or

Détail rapide

• broches : 2 3 4
• température applicable : -40℃ ~ +75℃
• fil applicable : 11AWG
• Nombre de branchements/débranchements : ≥500
• La livraison par défaut est le modèle A sur la photo ci-dessous, si le modèle B est requis, veuillez nous contacter

Taille du produit

   Extrémité de câblage :  ΦD=25.8mm     L=49.5mm        Φd_max=11.6mm

   Extrémité de montage sur panneau : Φd1=M20   D=M22   L=14mm    L1=28mm   L2=23mm

                                     B=22mm    Φd=20.5mm     b=22mm   Φ=3.2mm

Données électriques
