| Nom De Marque: | BEDE |
| Numéro De Modèle: | WS20-SF-5 6 7 8 |
| Nombre De Pièces: | 100 ensembles |
| Prix: | negotiable |
| Détails De L'emballage: | emballage dans des sacs de PE et 100 ensembles par carton |
| Conditions De Paiement: | T/T, Western Union, MoneyGram |

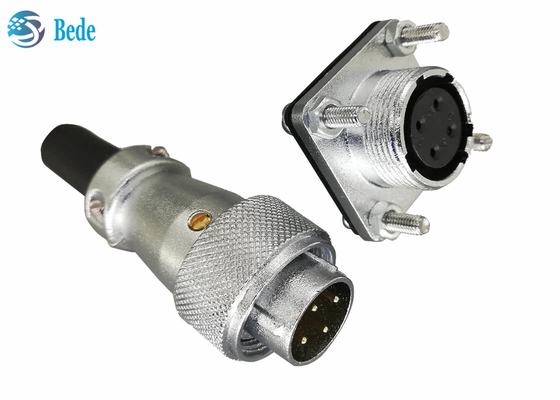

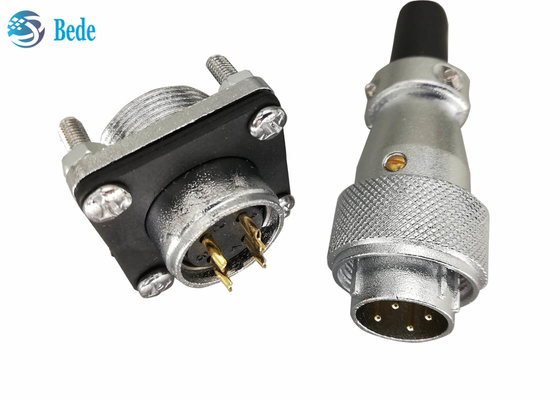

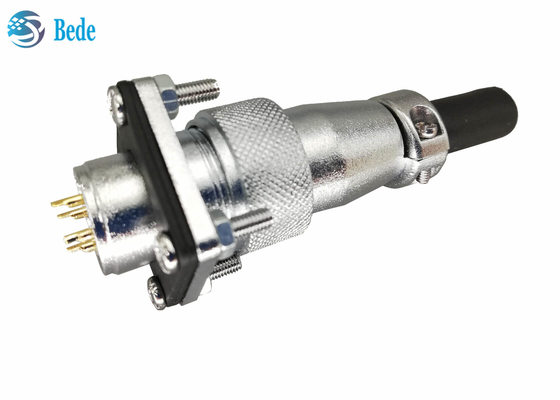

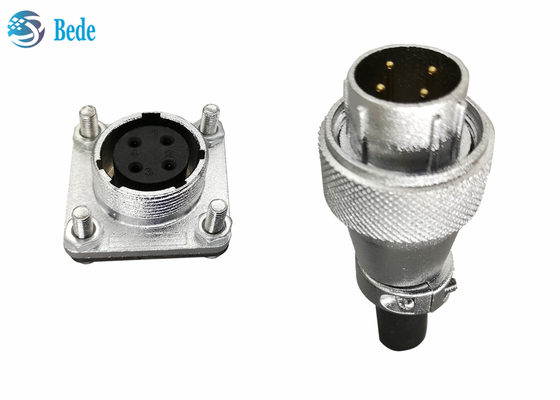

Les connecteurs WS20 circulaires avec cache carré de bride et anti-poussière 5 6 7 8 Pin 500V 10A
Description de produit
Un connecteur de militaire-qualité avec un logement en alliage de zinc, un isolateur en plastique de PPS, et des goupilles de cuivre plaquées or de contact. Son un type de support de panneau, la méthode de câblage soude, les trous de montage de 20.5mm et 4 trous de montage de bride des PCs 2.3mm devraient être réservés sur le panneau. Ce connecteur circulaire approprié à l'environnement de -40~+85℃, très utilisé dans l'industrie militaire, la navigation, l'aviation, la recherche de pétrole, le contrôle industriel et d'autres domaines.
Détail rapide
Taille de produit
Câblage de l'extrémité : ΦD=25.8mm L=49.5mm Φdmax =11.6mm
Extrémité de support de panneau : Φd1=M20 D=M22 L=14mm L1=28mm L2=23mm
B=22mm Φd=20.5mm b=22mm Φ=3.2mm
Données électriques
| goupille | Courant évalué | Tension évaluée | Tension de tenue | Résistance de contact | trou de contact | taille de fil |
| goupille 5 | 10A | 500V | AC1500V*1min | 0.0025Ω | 5*Φ1.5 | 14AWG |
| goupille 6 |
5A 25A |
500V | AC1500V*1min |
0,005Ω 0.001Ω |
2*Φ1.0 4*Φ2.5 |
18AWG 11AWG |
| goupille 7 | 10A | 500V | AC1500V*1min | 0.0025Ω | 7*Φ1.5 | 14AWG |
| goupille 8 | 10A | 500V | AC1500V*1min | 0.0025Ω | 8*Φ1.5 | 14AWG |
|
|
