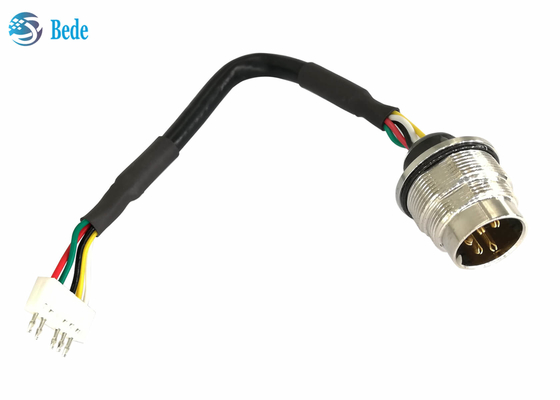

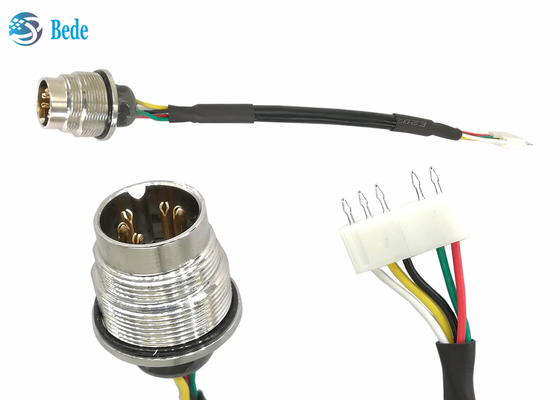

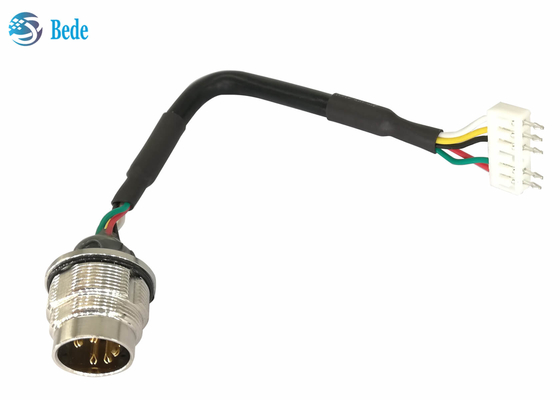

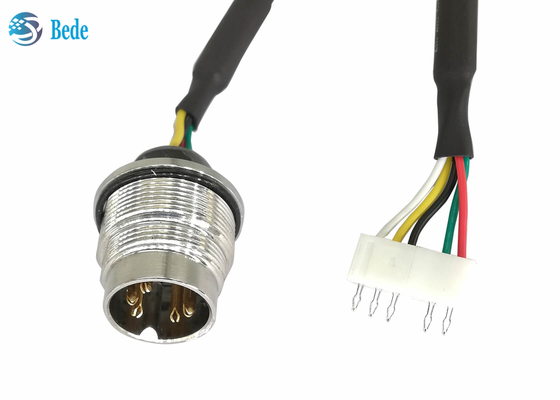

Câbles RET AISG, contacts mâles de montage sur panneau arrière AISG vers borne à sertir à 5 broches

AISG RET câbles AISG Panneau arrière Montage des contacts mâles à 5 broches Crimp terminal

La structure

1. épingle de contact du connecteur AISG, cuivre plaqué or

2- boîtier de connecteur mâle AISG, en cuivre nickelé

3.O-ring pour matériau en caoutchouc imperméable à l'eau

4. colle époxy pour sceller les fils et imperméable

5.tube rétrécissant par chaleur, la couleur et la longueur peuvent être personnalisées

6. veste de câble avec bouclier, largeur de câble 5*22AWG

7- épingle de contact de borne de crimp, cuivre plaqué

8. 6 broches crimp terminal, la 3e broche ne se connecte pas. bloc terminal de cette extrémité peut être personnalisé

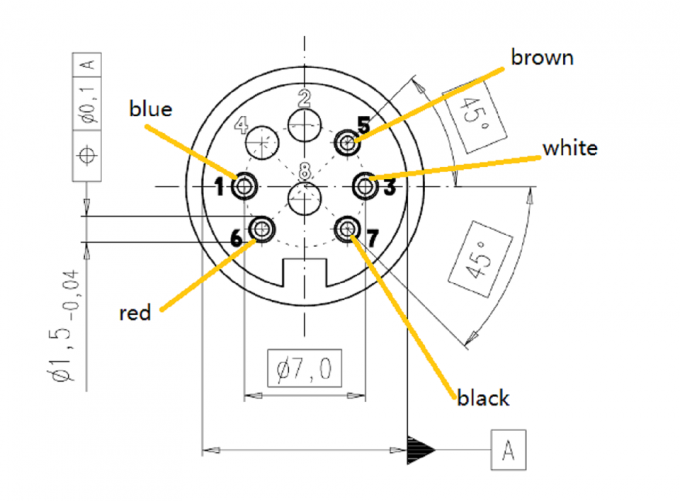

Emplacement des broches

 La disposition des broches mâles est basée sur la norme DIN EN 61076-2-106:2012-04, version 08-a. Les broches mâles 2, 4 et 8 ne sont pas utilisées pour les applications AISG. La broche mâle 1 ne doit pas être utilisée pour les nouvelles constructions,nécessaire uniquement pour maintenir la compatibilité avec les anciennes versions- Assignation de broche selon les spécifications de l'AISG.
