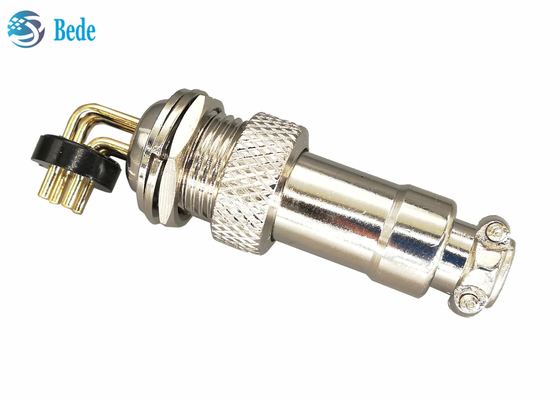

Carte PCB soudant le connecteur de l'aviation Gx16 avec 90 bornes d'angle masculines et le connecteur femelle 2 3 4 5 bornes

Connecteur de soudure de la carte PCB GX16 avec 90 bornes d'angle masculines et connecteur femelle 2 3 4 5 bornes

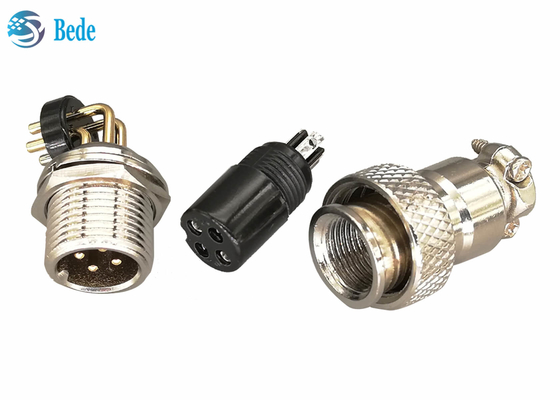

Structure

1. le connecteur masculin, montant dans le panneau après soudure de la carte PCB, matériel de coquille est en alliage de zinc avec nickelé

écrou 2.stainless et joint en acier, pour le support de panneau

3.Female le connecteur, isolateur est bakélite noire de couleur

4.Nut pour le mâle de réparation et femelle après connexion

5.housing du connecteur femelle, matériel d'alliage de zine avec nickelé, pour fixer le connecteur femelle et le câble

6.contact goupilles, matériel en laiton avec argenté plaqué

Données électriques

Tout familier

Au sujet du connecteur de l'aviation GX16, les connecteurs M16 circulaires, se sentent svp libres pour entrer en contact avec nous, ou le retour au catalogue produit pour savoir davantage si vous êtes intéressé.

modèle du support 1.Panel-- support avant

modèle de l'amarrage 2.Cable

modèle du support 3.Rear

modèle du support 4.Panel avec la bride ronde

modèle du support 5.Panel avec la bride carrée

modèle du support 6.Panel avec la bride de losange

Modèle 7.PCB de soudure avec des goupilles de coude

Modèle 8.PCB de soudure avec les goupilles droites

modèle du support 9.Panel avec à angle droit--support avant

modèle d'amarrage du câble 10.Waterproof

modèle de bâti du panneau 11.Waterproof

modèle du support 12.Panel avec à angle droit--support arrière
