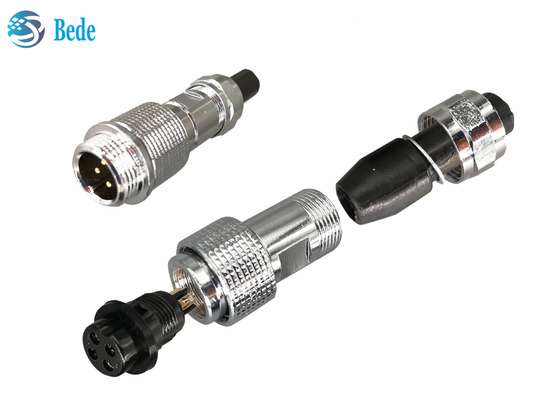

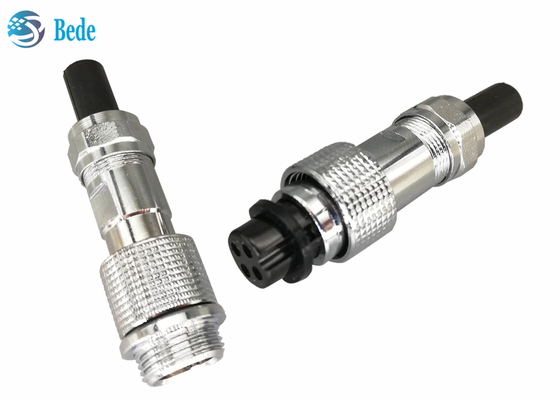

GX16 Connecteur d'aviation étanche IP68 câble à câble connecteur d'amarrage Style 2 ~ 10 broches
Sla structure
1.Connecteur mâle, matériau de la coque est un alliage de zinc plaqué au nickel, matériau des broches de contact est le laiton plaqué à l'or
2.Accessories en option, couvertures de protection, alliages de zinc et matériaux en caoutchouc
3.O-rings pour l'étanchéité
4.Connecteur féminin, matériel de bacélite noire, matériau des broches de contact est en laiton plaqué or
5"Couchage de connecteur féminin, alliage de zinc nickelé
6/7/8,Pièces d'accrochage de câbles pour l'étanchéité,
Remarque: Il est essentiel que toutes les écrous soient serrés après la connexion, sinon l'effet d'étanchéité peut être affecté négativement
Données électriques
| épingles |
2 épingles 3 épingles |
4 épingles |
5 épingles |
6 7 8 9 10 épingle |
| courant nominal |
7A |
5A |
5A |
4A |
| tension de fonctionnement |
Pour les appareils électriques |
| Résistance au contact |
3mΩ maximum |
| Résistance à l'isolation |
1500 MΩ |
| Résister à la tension |
Unité de régulation |
| Taille du trou de contact Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Tout est familier.
À propos du connecteur d'aviation GX16, des connecteurs circulaires M16, n'hésitez pas à nous contacter ou à revenir au catalogue de produits pour en savoir plus si vous êtes intéressé.
1.Modèle de montage du panneau - montage avant
2Modèle d'amarrage des câbles
3.Modèle de montage de panneau - Montage arrière
4Modèle de montage de panneaux avec bride ronde
5Modèle de montage de panneaux avec bride carrée
6Modèle de montage de panneau avec bride rhombeuse
7Modèle de soudage de PCB avec broches de coude
8Modèle de soudage de PCB à broches droites
9Modèle de montage de panneau à angle droit - montage avant
10Modèle d'amarrage de câble étanche
11Modèle de montage de panneau étanche
12.Modèle de montage de panneau à angle droit - montage arrière
