WS20 Connecteurs circulaires à 6 broches

Connecteur circulaire WS20 à 6 broches, câble à câble, connecteur d'aviation, connecteurs d'accouplement

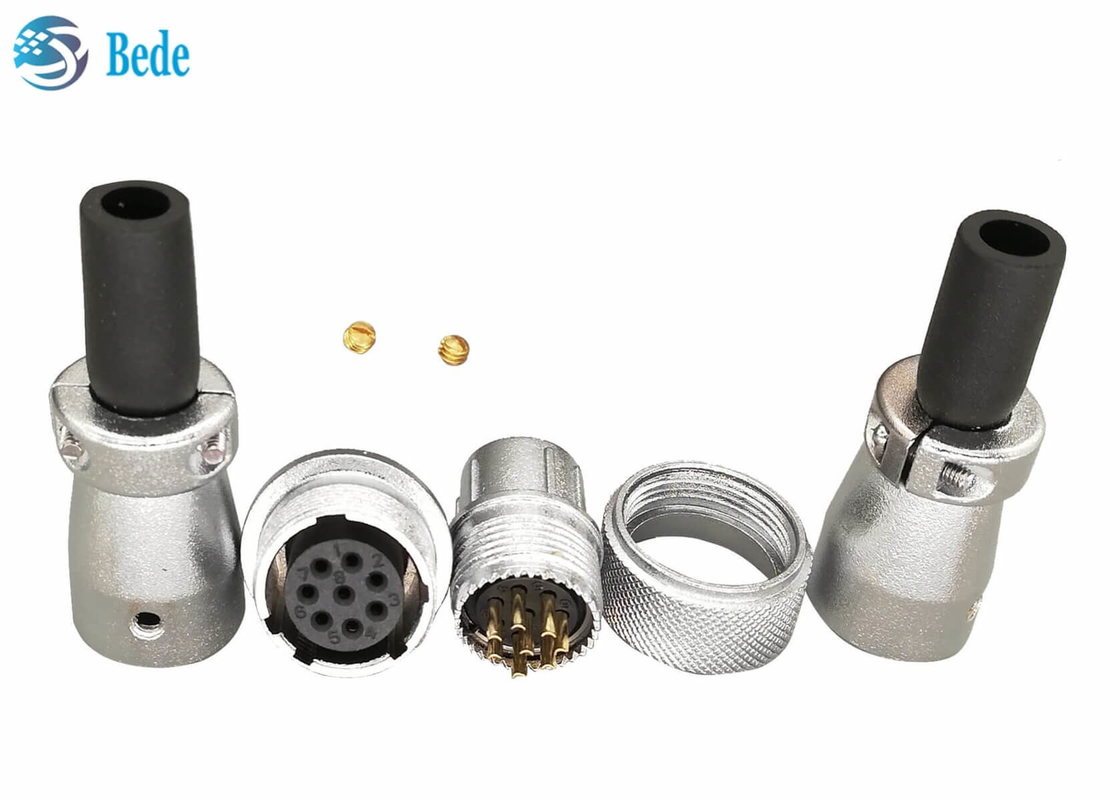

Structure

1.Boîtier du connecteur mâle avec manchon de protection de câble en caoutchouc, le matériau du boîtier est un alliage de zinc chromé

2.Connecteur mâle, le matériau du boîtier est un alliage de zinc chromé, la broche de contact est en laiton plaqué or

3.Écrou pour fixer le mâle et la femelle après la connexion

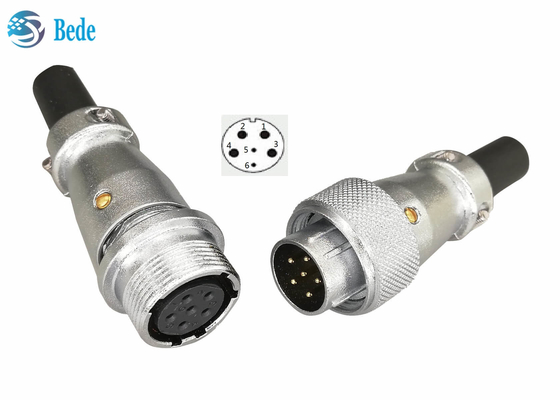

4.Connecteur femelle, emplacement des broches comme indiqué sur l'image, courant nominal des broches 1 2 3 4 est de 25A, calibre de fil 11AWG, résistance de contact 1mΩ/broche ; courant nominal des broches 5 6 est de 5A, calibre de fil 18AWG, résistance de contact 5mΩ/broche ;

5.Manchon du connecteur femelle, le matériau est un alliage de zinc chromé

6.Boîtier du connecteur femelle avec manchon de protection de câble en caoutchouc, le matériau du boîtier est un alliage de zinc chromé

7.Écrou en laiton pour fixer les connecteurs

Taille du produit

  Connecteur femelle :   ΦD=M22   L=52mm   Φd max=11.6mm

  Connecteur mâle : ΦD=25.8mm    L=49.5mm  Φd max=11.6mm

Produit similaire

Cette page concerne les WS20, WS16, WS24, WS28 en vente également, la série comprend également un mode de montage sur panneau, un mode à bride carrée, n'hésitez pas à nous contacter si vous êtes intéressé
