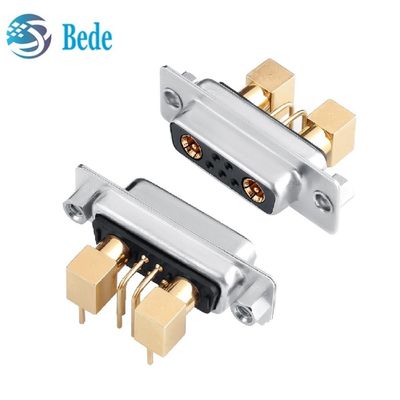

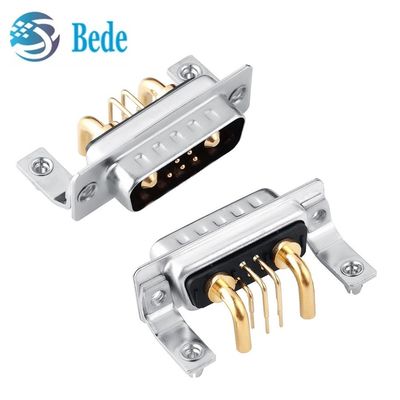

7W2 Connecteur à courant élevé coaxial D-sub angle droit/pins droits DB

Connecteur Combo D-Sub Coaxial 7W2 Angle Droit/Broches Droites Courant Élevé Connecteur Combo DB

Description

Cette page concerne un ensemble de connecteurs D-sub combo à angle droit, mâle et femelle, à haute puissance, utilisés pour les applications nécessitant l'alimentation et le signal dans un seul connecteur, largement utilisés dans les domaines de la communication, de l'armée, de la robotique, de l'automatisation et du transport.
  Le connecteur D-Sub 7w2 dispose de 2 contacts d'alimentation et de 5 contacts de signal. Les contacts d'alimentation sont disponibles avec des intensités nominales allant de 10A à 40A, seule la taille de la borne étant différente, l'impédance des contacts coaxiaux est de 50Ω ou 75Ω. Toutes les broches de contact sont usinées, en cuivre phosphoreux, entièrement plaquées or pour garantir leurs performances et leur durée de vie.

Caractéristiques électriques

1. Intensité nominale des contacts haute puissance : 10, 20, 30 ou 40 Ampères en option, consultez le dessin et le tableau suivants pour plus de détails
2. Intensité nominale du connecteur avec contact de signal : 3,0 Ampères
3. Tension de fonctionnement : 300 V
4. Résistance des contacts haute puissance : 2,7 milliohms max.
5. Tension de tenue : 1000 V CA pendant 1 minute
6. Résistance d'isolement : 2000 mégohms min.
7. Plage de température : -55 °C à +125 °C

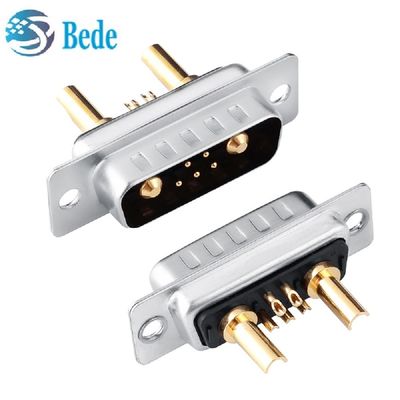

Le dessin suivant concerne les connecteurs Combo DB 7W2 à broches droites,
