Connecteur ECU Automobile AMP 35 broches vertical fil-à-carte

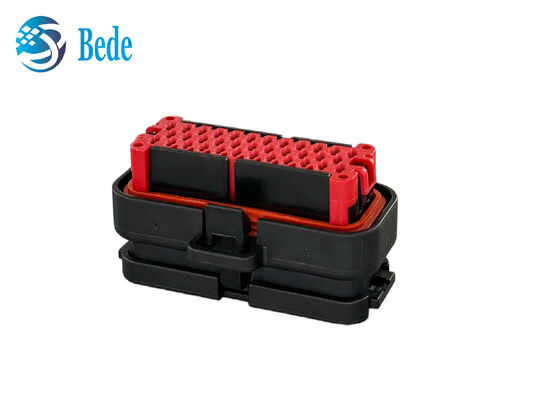

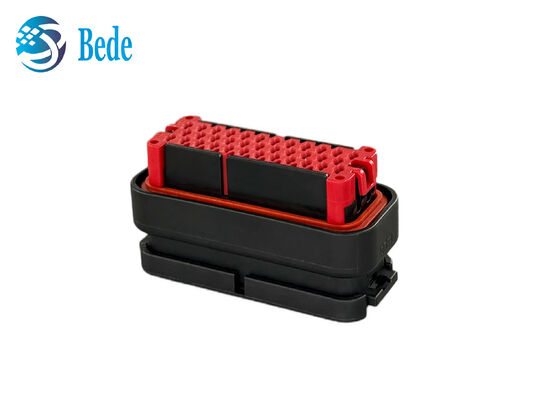

Image Grand : Connecteur ECU Automobile AMP 35 broches vertical fil-à-carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BEDE
Certification:	RoHS
Numéro de modèle:	1-776231-1/1-776164-1
Documents:	1-776231-1 (1).pdf

Conditions de paiement et expédition:

Quantité de commande min:	20-25 jours
Prix:	Négociable
Délai de livraison:	base sur les quantités
Conditions de paiement:	T/T, Union occidentale
Capacité d'approvisionnement:	3000pcs par jour

Contact

Description de produit détaillée

Type de montage:	Bâti de conseil	ÉPINGLE:	Pin 35
Numéro de pièce femelle.:	1-776164-1	Numéro de pièce mâle.:	1-776231-1
Matériau:	Noir PA66+GF (UL94 V-0), alliage de cuivre (étain/plaqué or)	Plage de température:	-40°C à +125°C
Indice d'étanchéité:	IP67	Nombre de lignes:	3
Mettre en évidence:	Connecteur d'ECU automobile à 35 broches , 1-776164-1 Connecteur d'ECU automobile , Connecteur des véhicules à moteur de l'ampère ECU

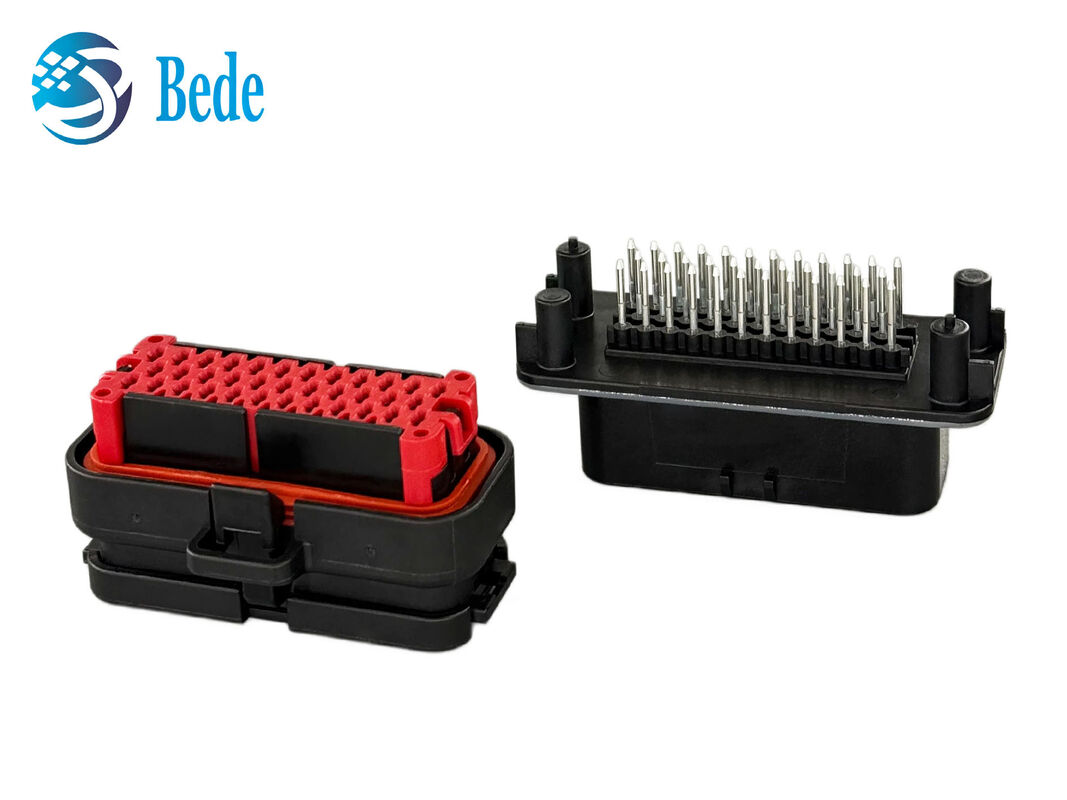

AMP 1-776231-1 Connecteur vertical fil-carte automobile pour ECU à 35 broches, pas de 4 mm, 1-776164-1

Le TE AMPSEAL 1-776231-1 est un connecteur fil-carte vertical à 35 positions. Il est doté de contacts plaqués or de 1,3 mm et 17 A, d'un pas de 4 mm, d'une terminaison traversante sur PCB et d'une étanchéité prête pour IP. Fonctionnant de -40°C à 125°C et certifié UL 94V-0, il assure des connexions d'alimentation et de signal fiables.

Spécifications du produit

Composant	Caractéristiques	Numéro de pièce TE	Spécification

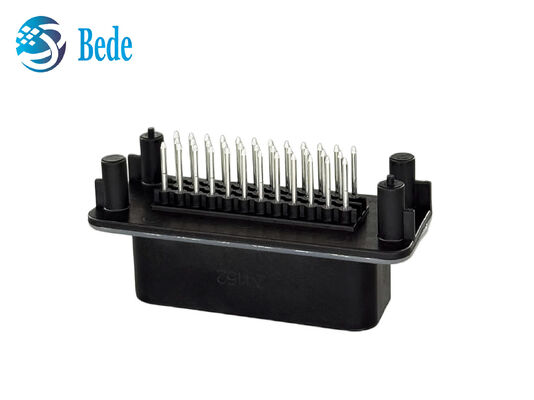

Numéro de pièce	35 POS, diamètre broche 1,3, assemblage connecteur, 180°, code 1	1-776231-1	Connecteur mâle PCB vertical traversant
Courant nominal	Jusqu'à 17 A par contact, zone de contact plaquée or	-	Applications de circuits d'alimentation et de signal
Style de montage	Vertical, terminaison à souder traversante sur PCB	-	Connexion fil-carte
Type de connecteur	Entièrement blindé, 35 broches verticales, 3 rangées, pas de 4 mm	1-776231-1	Connecteur mâle PCB vertical

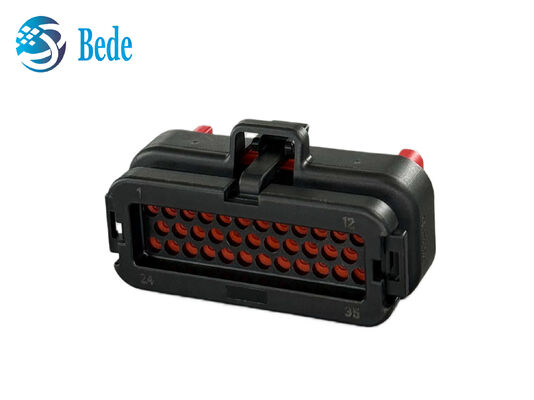

Boîtier femelle (côté fil)	Joint en silicone intégré, verrouillage secondaire rouge, loquet	776164-1	Connecteur femelle étanche IP67
Étanchéité	Conception étanche	-	Convient aux environnements scellés
Caractéristiques du boîtier	Boîtier noir, code de codage 1, indice d'inflammabilité UL 94V-0	-	Construction industrielle robuste
Température de fonctionnement	-40°C à 125°C	-	Compatibilité environnementale étendue

Caractéristiques du produit

• Performances électriques: Broches plaquées or de 1,3 mm nominales jusqu'à 17 A pour une transmission d'alimentation et de signal fiable

• Montage sur PCB: Terminaison à souder traversante verticale avec un pas de 4 mm sur 3 rangées

• Durabilité environnementale: Conception étanche, plage de température de fonctionnement de -40°C à 125°C

• Conformité de sécurité: Boîtier noir certifié UL 94V-0 avec code de codage 1 pour un accouplement sécurisé

Applications

• Systèmes électriques automobiles nécessitant des connexions d'alimentation et de signal étanches

• Équipements de contrôle industriels et applications de câblage PCB en environnement difficile

• Machines de transport et hors route avec des besoins de connexion résistants aux vibrations

• Modules de transmission d'alimentation et de signal dans des environnements industriels à haute température

• Appareils électriques exigeant une protection contre l'inflammabilité UL 94V-0 et une connexion fil-carte stable

Installation et notes

Ce connecteur fil-carte vertical étanche dispose de 35 contacts plaqués or de 17 A, d'une soudure traversante, d'un alignement précis, d'une certification UL 94V-0 et d'une résistance à une large plage de températures. Il nécessite un soudage soigné et un codage correct lors de l'installation pour des applications d'alimentation et de signal fiables.
