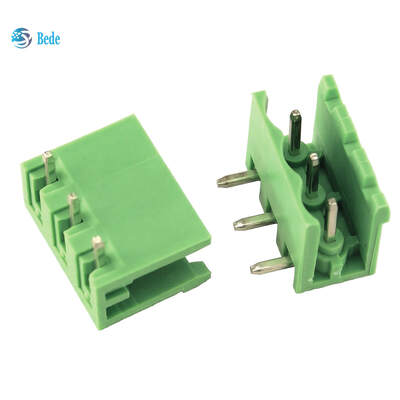

Bloc-bornier mâle pour PCB de 5,08 mm, remplacement des BCH-508HS-x GN et BCH-508VS-x GN

Description du produit

   Bede mold and plastic Products CO.,Ltd produit deux types de connecteurs mâles pour PCB de pas de 5,08 mm en tant qu'alternatives directes aux Phoenix BCH-508HS-x GN et Phoenix BCH-508VS-x GN. Ces connecteurs câble-à-carte sont conçus pour le soudage à la vague sur cartes de circuits imprimés.

  Le BCH-508HS-x GN est un connecteur à angle droit de 90°. Ses broches coudées économisent de l'espace vertical à l'intérieur des boîtiers d'appareils.

  Le BCH-508VS-x GN est doté de broches droites verticales, parfait pour les configurations de PCB empilées compactes.

  Le bloc-bornier est compatible avec le BCP-508-x-GN.

Spécifications électriques

• Courant nominal : 12A
• Tension nominale : 320V (Catégorie de surtension III/2)
• Tension de surtension nominale : 4kV
• Résistance de contact : ≤2,9mΩ
• Section de fil appropriée : 0,2 ~ 2,5 mm²
• Température de fonctionnement : -40℃ ~ +105℃

   Les deux variantes utilisent un boîtier ignifuge PA66 UL94-V0 et des broches en cuivre étamé, maintenant des performances électriques stables sous les variations de température et les vibrations.

   Nos connecteurs correspondent au profil d'accouplement et à l'espacement des broches d'origine, de sorte qu'aucune refonte de PCB n'est nécessaire pour le remplacement. Grâce à notre moulage interne et à un contrôle qualité strict, nous livrons des produits fiables à des prix plus compétitifs et avec des délais de livraison plus courts que les options importées. Des sélections de pôles de 2P à 12P sont disponibles pour l'automatisation, l'alimentation électrique et les instruments de mesure.

Caractéristiques principales

• Remplacement direct des BCH-508HS-x GN (angle droit) et BCH-508VS-x GN (vertical)
• Pas de 5,08 mm, connecteur enfichable câble-à-carte
• Courant nominal de 12A, 320V, tenue aux surtensions de 4kV
• Boîtier PA66 UL94-V0, broches en cuivre étamé
• Large plage de température -40℃ ~ +105℃
• Fabriqué par Bede mold and plastic Products CO.,Ltd, économique et délai de livraison court
• Options de pôles multiples de 2P à 12P
