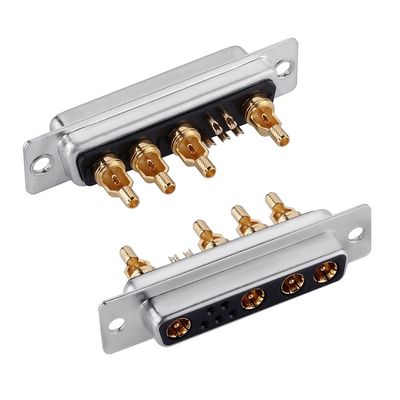

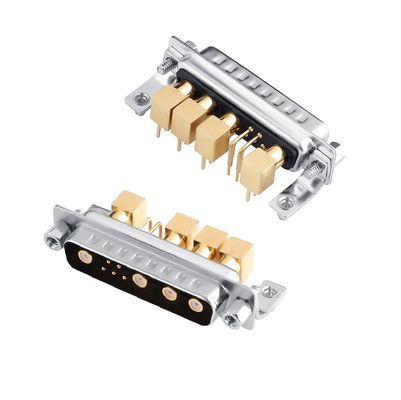

Connecteur coaxial mixte D-Sub RF / Connecteur d'angle droit de puissance 9W4 pour PCB

Connecteur coaxial mixte D-Sub RF / connecteur à angle droit de puissance 9W4 pour PCB

Fonction et utilisation


Ce connecteur DB mixte 9W4 a 5 broches d'alimentation et 4 broches de signal, utilisés dans l'armée, l'automatisation, la robotique et d'autres domaines

Matériel et performances

1. Toutes les broches de contact sont en laiton usiné et entièrement plaqué or, avec une bonne conductivité et une très faible résistance au contact
2. L'isolant est en plastique PBT noir avec 30% de fibres de verre, la cote d'incendie répond à UL -94 -V0
3. La coquille est en laiton, nickelée pour donner un effet résistant à la rouille et une belle apparence

Les équipements électriques etLes appareils électroménagersCaractéristiques

1. Courant de contact de haute puissance: 10, 20, 30 ou 40 ampères
2. Voltage de fonctionnement: 300 V
3. Résistance de contact à haute puissance: 10 milliohms maximum
4. Voltage de résistance diélectrique: 1000 VAC pendant 1 minute
5. Résistance à l'isolation: 2000 kOhms minimum
6. Température nominale: -55°C à +125°C
7. La fréquence radio: 0 à 3 GHz
8. Force d'insertion: 0,2 à 2 N/pins pour les broches d'alimentation, et 2 à 7 N/pins pour les broches dePins de radiofréquence
9. Force d'extraction:0.2 N/pins pour les broches d'alimentation et 0,5 N/pins pour les broches dePins de radiofréquence
10. Durée de vie: 500 cycles

Les détails de la taille du produit et la disposition des trous sur PCB sont les suivants:
