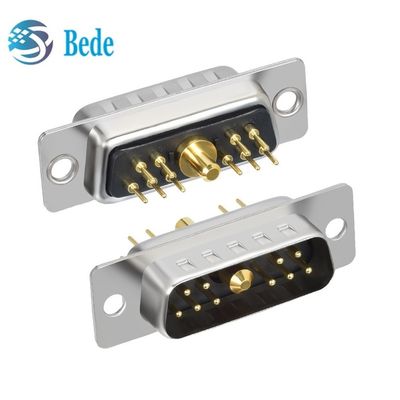

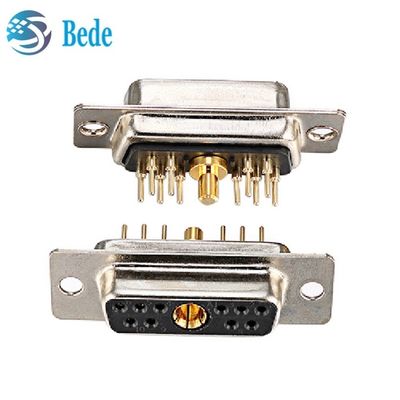

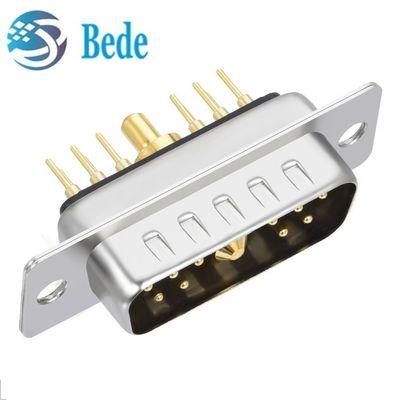

11W1 Combinaison D Sub Connecteurs mâle / femelle signal mixte de courant élevé et coaxiale

Connecteurs D-Sub 11W1 mixtes mâle/femelle, signaux coaxiaux et courant élevé

Description

Ces connecteurs à contacts mixtes 11W1 (mâles et femelles) sont conçus autour des tailles de coque D-Sub standard avec la possibilité d'avoir un mélange de contacts tels que des signaux avec alimentation, ou des contacts haute tension, ce qui apporte l'avantage d'un produit d'interconnexion E/S standard de l'industrie. Toutes les broches de contact mâles et femelles sont en laiton usiné et avec deux couches de placage Ni-Au, offrent des avantages en termes de capacité de transport de courant, de variété de contacts, de placage approprié et d'une résistance mécanique accrue.

Applications :

Fabrication de machines, Médical, Robotique et automatisation, Transport

Caractéristiques électriques

1. Puissance nominale des contacts haute puissance : 10, 20, 30 ou 40 Ampères en option, consultez le dessin et le tableau suivants pour plus de détails
2. Puissance nominale du connecteur avec contact de signal : 3,0 Ampères
3. Tension de fonctionnement : 300 V
4. Résistance des contacts haute puissance : 2,7 Milliohms max.
5. Tension de tenue : 1000 V CA pendant 1 minute
6. Résistance d'isolement : 2000 Mégohms min.
7. Plage de température : -55 °C à +125 °C
