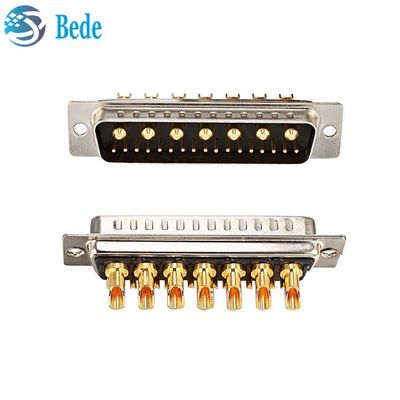

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins
24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins 24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

Image Grand :  24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins

Détails sur le produit:
Place of Origin: China
Nom de marque: BEDE
Certification: CE
Model Number: 7W2 right angle pins
Conditions de paiement et expédition:
Minimum Order Quantity: 100
Prix: Négociable
Packaging Details: PE bag and carton
Delivery Time: base on quantities
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 4000pcs par jour
Contact
Description de produit détaillée
Applicable Temperature: -55~+125℃ Gender: Male and female
Connector Type: D Sub Working Voltage: 300V
Courant nominal: Le nombre de pièces de rechange doit être le même. Connector Style: D-SUB 7W2
Matériau de contact: L'or d'alliage de cuivre a plaqué Connector with signal contact material: brass gold plated
Rating actuel des contacts de signal: 3A Insulator material: PBT+30%GF
Mettre en évidence:

Connecteur à broches droites

,

Connecteur hybride 24W7 DB

,

Connecteur de transmission de signal de puissance mixte

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins



Description


Bede's 24W7 D-Sub connectors redefine space-constrained interconnect solutions through optimized 24-pin hybrid configuration (7 RF coaxial + 17 power contacts). Engineered for mission-critical systems requiring concurrent high-voltage power delivery and precision signal transmission in compact footprints.

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins 0



Applications:

  • Telecom Infrastructure: Massive MIMO antenna array power/signal consolidation
  • Robotics: Cobot servo motor power & feedback signal unification
  • Energy Storage: BMS multi-cell voltage monitoring interfaces
  • Aerospace: Avionics LRU module hot-swap connectivity

Technical Specifications

  • Contact Layout:   24-position (7x coaxial + 17x power)
  • RF Bandwidth DC - [Insert GHz]
  • Current Rating:  3A per Single contact,
  • Current Rating: 10A/ 20A/ 30A/ 40A  Optional
  • Contact resistance:2.7 MΩ Max.
  • Insulation resistance:2000 megaohms min
  • Dielectric Withstanding Voltage: 1000V for 1 Min.
  • Insertion Force:  0.7~2N per single contact
  • Extraction force: 2N per single contact
  • Operating Temperature: -55°C to +105°C

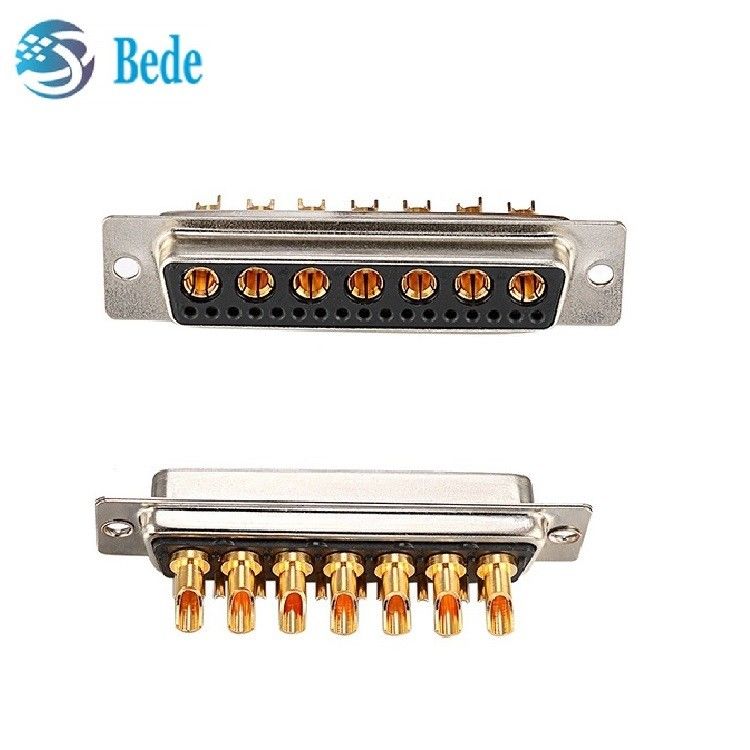

24W7 DB Hybrid Connector Series Mixed Power-Signal Transmission Straight Pins 1

Material and finish

Parts Materials finish
shell  SPCC-SD nickel or tin plated
contact pins Phosphor copper Gold finish over nickel
Insulator PBT + 30% GF UL94V-O)
