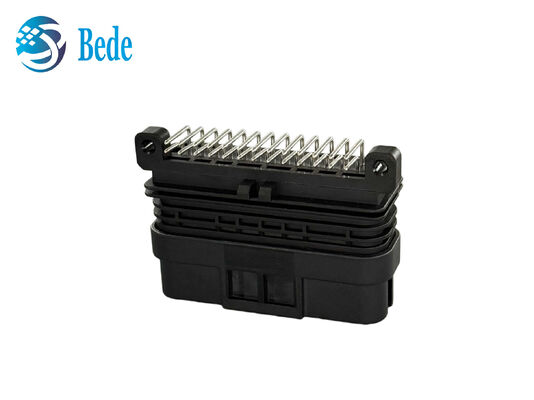

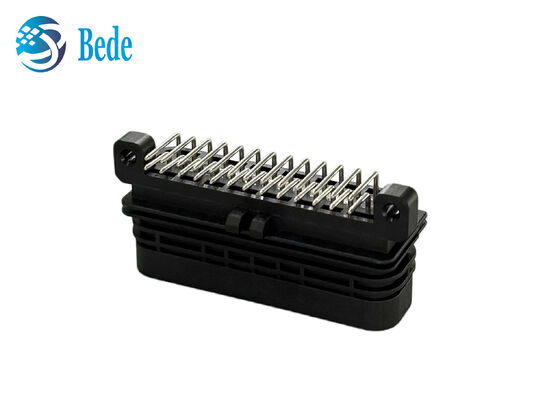

AMP 1473712-2 Connecteur ECU automobile 26 broches 2 rangées 7 fentes 6473711-1

Image Grand : AMP 1473712-2 Connecteur ECU automobile 26 broches 2 rangées 7 fentes 6473711-1

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BEDE
Certification:	RoHS
Numéro de modèle:	3-1437290-7/6437288-4
Documents:	1473712-2 (1）.pdf

Conditions de paiement et expédition:

Quantité de commande min:	20-25 jours
Prix:	Négociable
Délai de livraison:	base sur les quantités
Conditions de paiement:	T/T, Union occidentale
Capacité d'approvisionnement:	3000pcs par jour

Contact

Description de produit détaillée

Série:	AMP SUPERSEAL 1.0	Épingle:	Pin 26
Numéro de pièce femelle.:	3-1437290-7	Numéro de pièce mâle.:	9-6437287-8 Je vous en prie.
Matériel:	Boîtier PA66+GF, bornes en cuivre étamé/plaqué or	Plage de température:	-40°C à +125°C
Indice d'étanchéité:	IP65
Mettre en évidence:	Connecteur ECU automobile 2 rangées , Connecteur ECU automobile 6473711-1 , Connecteur ECU automobile 7 fentes

AMP 1473712-2 26 épingle 2 rangées Superseal Connecteur d'ECU automobile 7-slots 6473711-1

TE/AMP SUPERSEAL 1.0 connecteur automobile à 26 broches est une solution de haute fiabilité pour les ECU des véhicules.Il se compose d'une prise féminine du côté du fil (avec un joint et un verrou en silicone orange) et d'un en-tête masculin de 26 broches à angle droit du côté du PCB (avec fixations), conçus pour résister à des environnements difficiles et assurer une transmission de signal/puissance stable.

Spécifications du produit

Composant	Caractéristiques	Nombre de pièces	Spécification

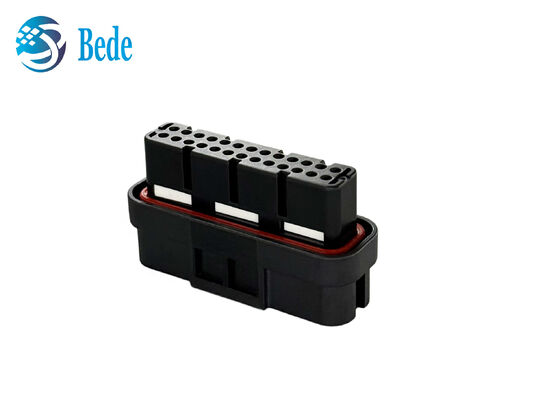

Logement féminin (côté du fil)	Noir PA66+GF/PBT+GF, joint en silicone orange, matrice à 26 trous 2*13, verrou	Le numéro d'enregistrement est le 1473712-2	Le câble est monté sur le plateau, IP67
En cas de défaillance de l'équipement, le fabricant doit fournir les informations suivantes:	PA66+GF/PBT+GF noir, épingles verticales à 26 broches, trous de montage	Le numéro d'enregistrement est le numéro d'enregistrement:	Type de soudure de PCB
Nombre de broches	26 épingles	-	Multi-signaux et puissance
Protéger	Sceaux intégrés + verrou	-	Résistance à l'eau IP67
Matériel	PA66+GF/PBT+GF; alliage de cuivre conservé/orné (laiton/bronze phosphoré)	-	Haute conductivité, anti-oxydation
Plage de température	-40°C à 125°C	-

Caractéristiques du produit

IP67 étanche: joint intégré en silicone + double verrouillage, protection complète contre la poussière et l'eau
Conception à haute densité: disposition compacte à 26 broches pour la transmission de plusieurs signaux/puissance
Compatible TE/AMP: remplacement direct OEM, s'adapte à la plupart des interfaces ECU/contrôleur
Facile d'installation: tête de soudure de PCB + bouchon crimpable pour la production de masse et la maintenance

Applications

Véhicules à carburant traditionnel: ECU du moteur, TCU de transmission, module de commande de carrosserie (BCM) et autres unités de commande électronique
Véhicules à énergie nouvelle: système de gestion de la batterie (BMS), régulateur du moteur (MCU) et autres composants essentiels du véhicule électrique
Accessoires automobiles: capteurs automobiles, actionneurs, interfaces de diagnostic embarqué (OBD) et autres connexions de câblage
Véhicules industriels et hors route: machines de construction, machines agricoles et autres systèmes de commande électronique montés sur véhicules

Installation

Souder l'en-tête mâle au PCB du contrôleur à l'aide de ses raccords de montage; serrer la prise femelle au harnais de câblage automobile, puis le verrouiller avec l'extrémité mâle pour un joint sécurisé.

Les notes

Ne pas démonter la structure de l'étanchéité pour maintenir la protection IP67; assurer un alignement correct pendant l'amarrage afin d'éviter les dommages aux broches; utiliser dans la plage de température nominale (-40°C à 125°C);maintenir les bornes propres pendant l'installation afin d'éviter un mauvais contact.
