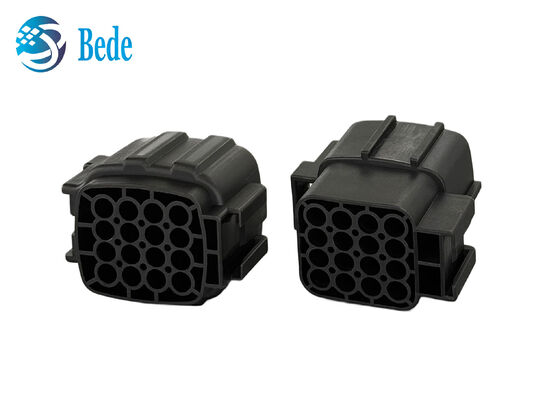

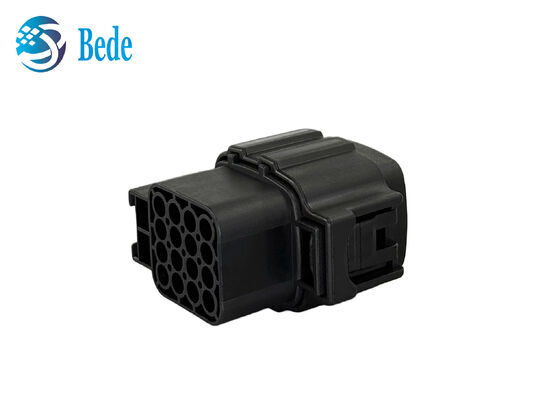

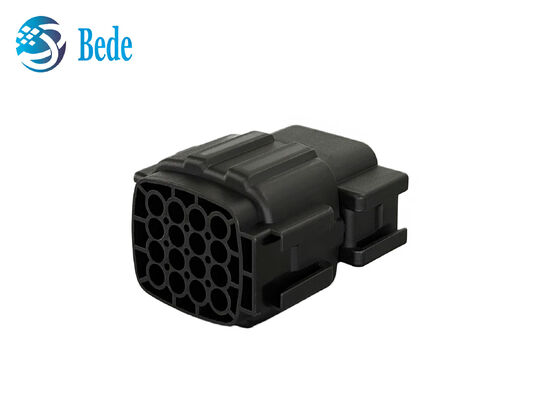

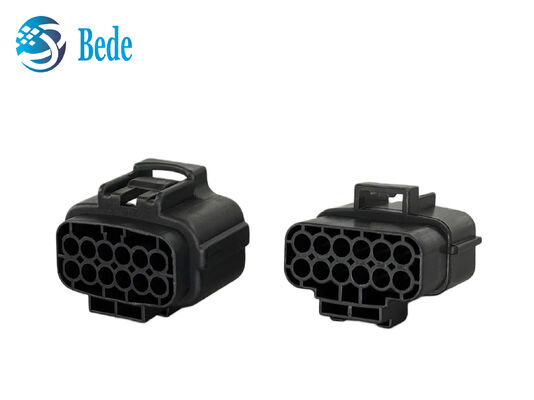

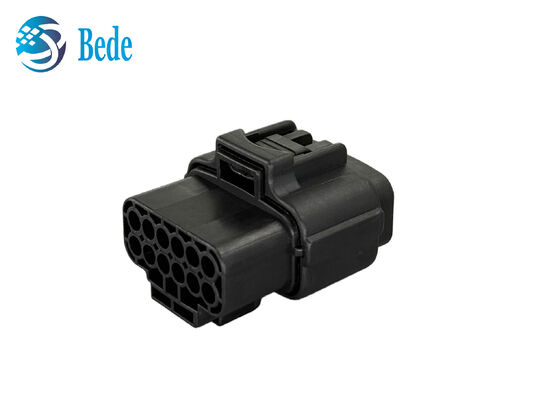

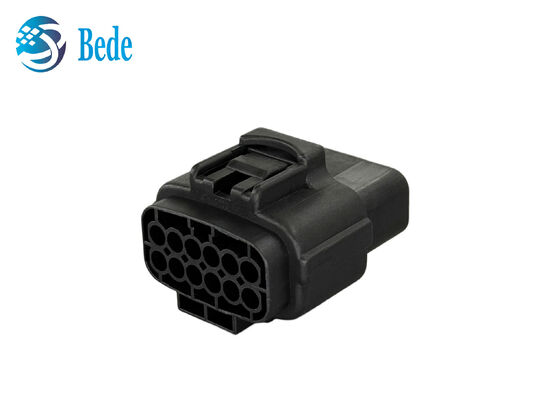

2822638-1 174663-2 Boîtier de connecteur automobile étanche à 12 broches, fiche et douille

Image Grand : 2822638-1 174663-2 Boîtier de connecteur automobile étanche à 12 broches, fiche et douille

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BEDE
Certification:	RoHS
Numéro de modèle:	2822638-1/174663-2

Conditions de paiement et expédition:

Quantité de commande min:	500
Prix:	Négociable
Délai de livraison:	base sur les quantités
Conditions de paiement:	T/T, Union occidentale
Capacité d'approvisionnement:	3000pcs par jour

Contact

Description de produit détaillée

Série:	070 MARQUE ECONOSEAL-2	Nombre de positions:	12
Nombre de lignes:	2	Matériau du boîtier:	PBT
Plage de température:	-30°C ~ +105°C	Ignifuge:	UL 94 V-2
forme du connecteur:	Rectangulaire
Mettre en évidence:	Des connecteurs automobiles à 12 broches , Connecteur compatible AMP TE Connectivity , prise de connecteur automobile avec garantie

Connecteur automobile à 12 broches mâle et femelle compatible avec TE Connectivity AMP

Présentation du produit

Les 2822638-1 et 174663-2 sont des boîtiers de connecteurs automobiles à 12 positions assortis pour connexions fil à fil de la série TE Connectivity Econoseal J Mark II / 070. Conçue pour les systèmes de câblage automobile, cette combinaison de connecteurs offre un moyen pratique d'organiser et de connecter plusieurs circuits dans un boîtier compact.

Le 2822638-1 est conçu pour les terminaux femelles, tandis que le 174663-2 est conçu pour les terminaux mâles. Les deux boîtiers utilisent un pas de 4,8 mm et supportent des contacts de 1,8 mm, avec une configuration à deux rangées et 12 positions. Les boîtiers sont fabriqués en matériau PBT et ont une plage de température de fonctionnement de -30°C à +105°C, ce qui les rend adaptés à une large gamme d'applications électriques automobiles.

Avec leur interface assortie et leur conception fil à fil, ces boîtiers de connecteurs peuvent être utilisés pour les faisceaux de câblage automobile, les systèmes électriques de véhicules et d'autres applications de câblage d'équipement où une connexion multi-circuits stable est requise.

Spécifications

Numéro de pièce	2822638-1 / 174663-2	Type de connecteur	Connecteur automobile fil à fil
Positions	12	Rangées	2
Taille du contact	1,8 mm	Température de fonctionnement	-30°C à +105°C
2822638-1	Boîtier de terminal femelle, étanche	174663-2	Boîtier de terminal mâle, non étanche

Caractéristiques du produit

Disposition à 12 positions, deux rangées : offre 12 positions de contact dans un boîtier compact à deux rangées, prenant en charge un câblage multi-circuits organisé.
Polarisation d'accouplement : une structure de boîtier à clé aide à guider le connecteur dans la bonne orientation d'accouplement et réduit le risque de montage incorrect.
Configuration fil à fil : prend en charge les connexions fil à fil directes, ce qui le rend adapté aux faisceaux automobiles et au câblage électrique en ligne.
Pas compact de 4,8 mm : le pas de 4,8 mm offre un équilibre entre la densité de connexion et la taille du boîtier.
Large plage de température de fonctionnement : spécifié pour un fonctionnement de -30°C à +105°C, prenant en charge une utilisation dans une large gamme de conditions de fonctionnement automobiles.

Applications

Faisceaux de câblage automobile
Systèmes de capteurs automobiles
Systèmes électriques de motos
Systèmes d'éclairage de véhicules
Câblage d'équipements industriels

Guide d'installation / d'assemblage

Étape 1 — Préparer le fil
Préparez le fil conformément aux spécifications du terminal sélectionné.
Étape 2 — Sertir le terminal
Fixez le terminal approprié au fil en utilisant la méthode de sertissage recommandée.
Étape 3 — Insérer le terminal
Insérez le terminal dans le boîtier de connecteur correspondant jusqu'à ce qu'il atteigne la position prévue.
Étape 4 — Vérifier la connexion

Vérifiez la rétention du terminal et le positionnement correct.
Étape 5 — Accoupler les connecteurs

Alignez les boîtiers polarisés et connectez les moitiés correspondantes.

Quelle est la relation entre 2822638-1 et 174663-2 ?
R : Les 2822638-1 et 174663-2 sont des boîtiers de connecteurs à 12 positions assortis conçus pour les applications fil à fil. Ils utilisent des types de terminaux complémentaires pour former une connexion d'accouplement correspondante.
S'agit-il de connecteurs TE Connectivity d'origine ?
R : Ces produits sont proposés comme composants de remplacement compatibles avec les spécifications TE Connectivity correspondantes. Ils ne sont pas présentés comme des produits TE Connectivity d'origine.
Pouvez-vous fournir des échantillons avant les commandes en gros ?
R : Oui. Des échantillons peuvent être organisés pour les clients qui ont besoin de vérifier les dimensions, la compatibilité d'accouplement, l'ajustement des terminaux et les performances globales du produit avant de passer une commande plus importante.
Puis-je acheter le connecteur d'accouplement séparément ?

R : Oui. Les 2822638-1 et 174663-2 peuvent être fournis comme composants assortis individuels, en fonction de vos besoins d'achat.
Comment puis-je confirmer si ce connecteur convient à mon application ?
R : Veuillez fournir votre numéro de pièce d'origine, des photos du connecteur, des informations sur les terminaux ou les exigences de l'application. Notre équipe peut vous aider à comparer les spécifications clés et la configuration d'accouplement avant de passer une commande.

Service de personnalisation et OEM

Nous prenons en charge les exigences OEM et personnalisées pour les composants de connecteurs automobiles, y compris les spécifications du produit, l'emballage, l'étiquetage et d'autres exigences basées sur le projet. Contactez notre équipe pour discuter de votre application et de vos besoins d'achat.
