Connecteurs de la série FQ 18 imperméables à l'eau pour l'industrie militaire 2 à 7 broches et 12 broches

Connecteurs de la série FQ 18 imperméables à l'eau pour l'industrie militaire 2 à 7 broches et 12 broches

Une brève introduction des connecteurs FQ
Les connecteurs électriques circulaires étanches de la série FQ sont conformes à la norme DZ4Q/RE008-84, adoptant un type de cage d'écureuil de haute fiabilité, une structure avancée et une grande fiabilité.
Produits à faible résistance au contact, anti-vibration, anti-chocs, étanches, connexion rapide du siège de la fiche, etc., simples à utiliser, faciles à utiliser,largement utilisé dans une variété d'équipements électroniques entre la connexion électrique.

Matériaux des connecteurs circulaires FQ 18

1- épingles de contact: laiton plaqué or 2. coque: alliage de zinc avec peinture couleur

3- Cage de fil: ressort en acier inoxydable 4.

Distribution des broches et courant nominal

Les connecteurs de la série FQ 18 sont disponibles en 2 ~ 7pins et 12pins, vous pouvez vérifier leurs cotes actuelles selon la figure suivante

Les prises et prises utilisées conjointement

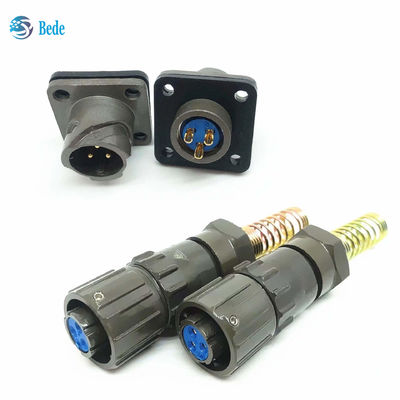

1. FQ18 Boucle de ressort à fil droit

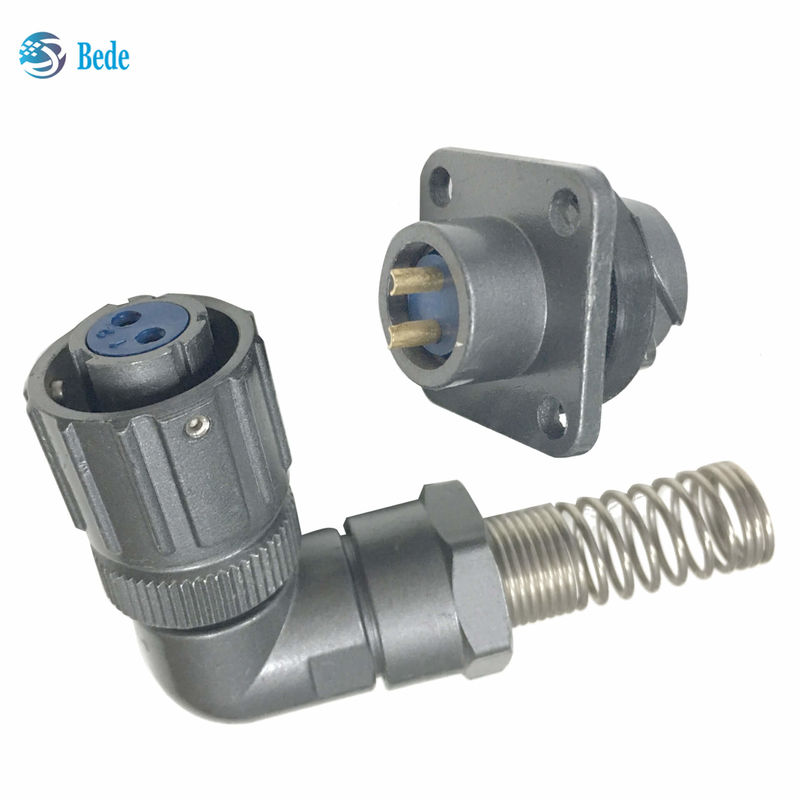

2. FQ18 Boucle de ressort en fil à angle droit

3. Réceptacle circulaire avec circulaire

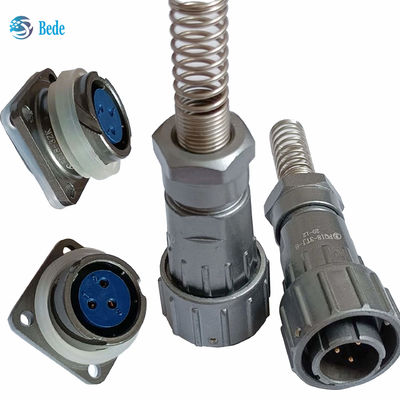

4- Réceptacle de câble avec bride carrée

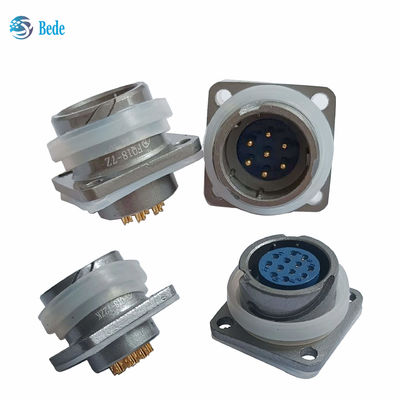

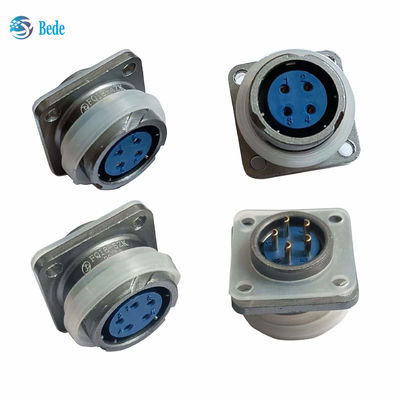

5Le réceptacle de la bride carrée

Taille de la prise de ressort FQ18

Taille et diamètre du réceptacle de câble avec bride carrée

Caractéristiques techniques
Température: -55°C à +105°C
Humidité relative: 98 ± 3% à 40 °C
Vibration: 10 à 2000 Hz, 150 m/s²
Choc: 500 m/s²
Dans l'atmosphère: 1 KPa
Résistance: 0,1 MΩ min.
Endurance: 500 cycles

Comment demander et acheter

Veuillez nous indiquer le code et la quantité comme indiqué sur l'image ci-dessous et nous vous offrirons le meilleur prix et les meilleurs services.
