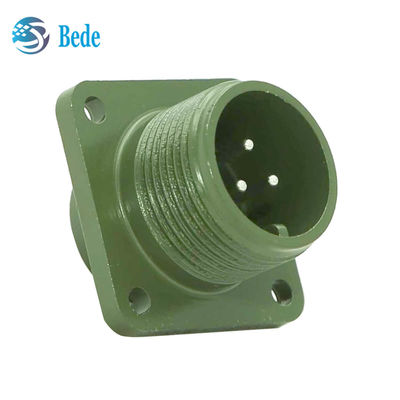

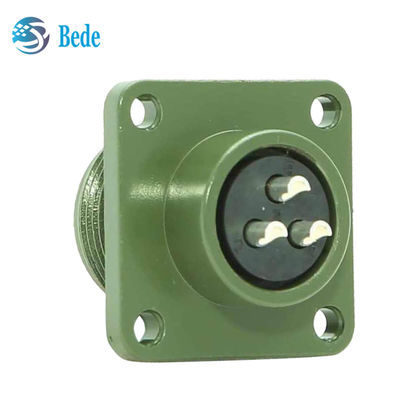

Connecteurs circulaires robustes MIL-C-5015 Standard MS-3102, réceptacle à montage en boîte
Qu'est-ce qu'un connecteur MIL-C-5015
Les connecteurs de la série Mil-C-5015 sont conformes à la norme américaine pour les environnements difficiles Mil-C-5015 (GJB600), avec un boîtier en alliage d'aluminium haute résistance, un isolant en caoutchouc synthétique, une connexion filetée, un positionnement d'insertion alternatif, des terminaux de soudage et de sertissage, une conception simple et pratique, largement utilisés dans les machines et équipements industriels, les connecteurs pour environnements difficiles, les équipements de défense, les navires, l'industrie automobile, l'instrumentation, les servomoteurs, etc. Ces connecteurs de la série BEDE peuvent remplacer des produits similaires en Europe et aux États-Unis, tels que la série Amphenol 97, et à des prix plus compétitifs.
Les caractéristiques MIL-DTL-5015 comprennent des accouplements filetés et une polarisation à clé/rainure unique, représentant une simplicité de conception maximale. Les applications couvrent les systèmes de support au sol haute fiabilité et les installations à bord des navires. Amphenol Industrial Operations fabrique cinq classes de connecteurs pour répondre à différentes exigences.
Les désignations de classe et les brèves descriptions sont listées ci-dessous :
A – Boîtier plein – pour applications générales, non environnementales.
C – Pressurisé – pour utilisation sur des cloisons pressurisées ou des barrières de pression ; limite les fuites d'air quel que soit le type et la classe de la fiche qui y est connectée.
E/F – Résistant à l'environnement avec serre-câble – conçu pour les applications où le connecteur sera exposé à l'humidité, aux vibrations et aux changements rapides de pression et de température.
R – Résistant à l'environnement léger – plus court et plus léger que les classes E et F, le MS-R offre un haut degré de fiabilité dans des conditions défavorables : recommandé pour les nouvelles conceptions.
Pour toute demande, veuillez nous indiquer le numéro de produit et la quantité requise comme indiqué dans la figure ci-dessous, et nous vous fournirons le meilleur prix et le meilleur service.
Ce que signifie le code de type de connecteur 5015
MIL-C-5015-MS3100 : Réceptacle à montage mural avec bride carrée
MIL-C-5015-MS3101 : Fiche de connexion de câble
MIL-C-5015-MS3102 : Réceptacle à montage en boîte avec bride carrée
MIL-C-5015-MS3106 : Fiche droite
MIL-C-5015-MS3108 : Fiche coudée à 90°
Taille deMIL-C-5015-3102A
Disposition des inserts du connecteur MIL-C-5015
L'image suivante montre la disposition des inserts / le numéro de code de la rangée de groupes de trous pour la taille de boîtier 20, dans le sens de l'insertion des broches. Veuillez nous contacter si vous avez besoin de plus d'informations.
