MIL-C-5015 Norme MS-3102 Connecteurs circulaires militaires pour réceptacle de montage en boîte

Connecteurs circulaires militaires MIL-C-5015 Standard MS-3102, réceptacle pour montage sur boîtier

Qu'est-ce qu'un connecteur MIL-C-5015 ?

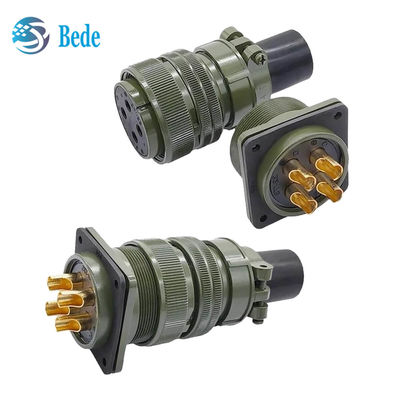

  Les connecteurs de la série Mil-C-5015 sont conformes à la norme américaine Mil-C-5015 (GJB600) pour les connecteurs en environnements difficiles, avec une coque en alliage d'aluminium haute résistance, un isolant en caoutchouc synthétique, une connexion filetée, un positionnement d'insertion alternatif, des bornes à souder et à sertir, une conception simple et pratique, largement utilisés dans les machines et équipements industriels, les connecteurs pour environnements difficiles, les équipements de défense, les navires, l'industrie automobile, l'instrumentation, les servomoteurs, etc. Cette série de connecteurs de BEDE peut remplacer des produits similaires en Europe et aux États-Unis, tels que la série Amphenol 97, et avec des prix plus compétitifs.

   Les connecteurs MIL-DTL-5015 sont dotés de raccords filetés et d'une polarisation à clé unique/détrompeur, ce qui représente une simplicité maximale dans la conception. Les applications incluent les équipements de soutien au sol militaires, les munitions et les installations à bord des navires. Amphenol Industrial Operations fabrique cinq classes de connecteurs pour répondre à différentes exigences.
   Les désignations de classe et de brèves descriptions sont énumérées ci-dessous :
A – Coque solide – pour les applications générales, non environnementales.
C – Pressurisé – pour une utilisation sur des cloisons étanches ou des barrières de pression ; limite les fuites d'air quel que soit le type et la classe de la fiche accouplée avec elles.

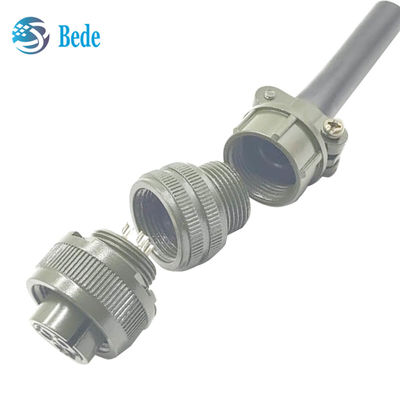

E/F – Résistant à l'environnement avec serre-câble – conçu pour les applications où le connecteur sera exposé à l'humidité, aux vibrations et aux changements rapides de pression et de température.
R – Résistant à l'environnement léger – plus court et plus léger que les classes E et F, le MS-R offre un haut degré de fiabilité dans des conditions défavorables : recommandé pour les nouvelles applications de conception.

    Pour toute demande, veuillez nous informer du numéro de produit et de la quantité requise comme indiqué dans la figure ci-dessous, et nous vous fournirons le meilleur prix et service

Signification du code de type de connecteur 5015

MIL-C-5015-MS3100 : Réceptacle pour montage mural avec bride carrée

MIL-C-5015-MS3101 : Fiche de connexion de câble

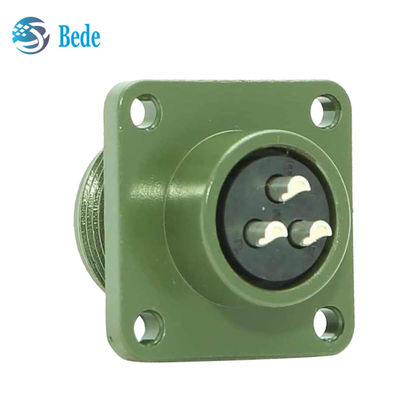

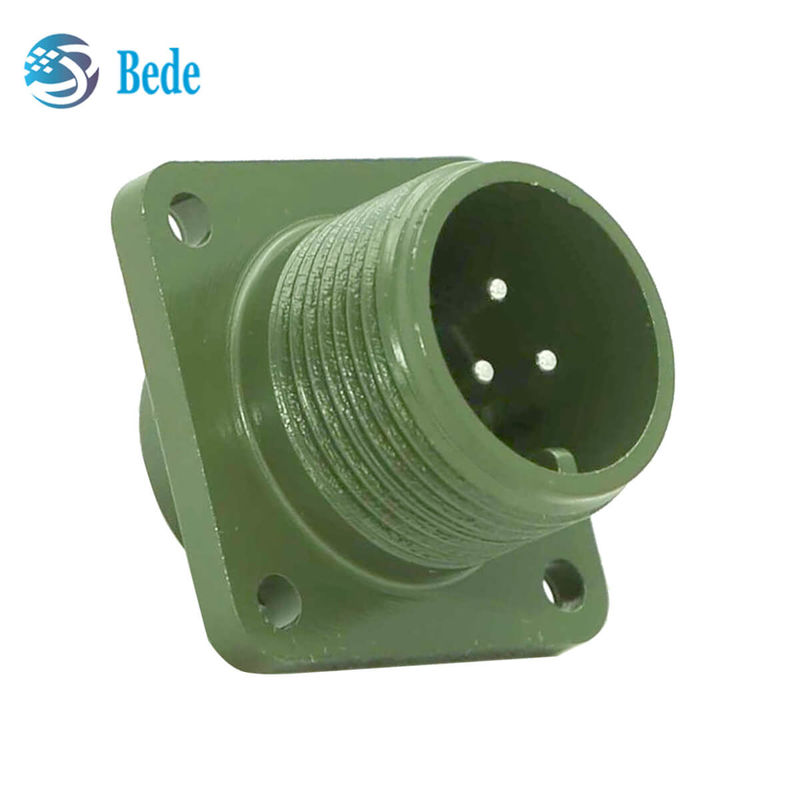

MIL-C-5015-MS3102 : Réceptacle pour montage sur boîtier avec bride carrée

MIL-C-5015-MS3106 : Fiche droite

MIL-C-5015-MS3108 : Fiche à angle de 90°

Taille de MIL-C-5015-3102A

Disposition des inserts du connecteur MIL-C-5015

L'image suivante montre la disposition des inserts / le numéro de code de rangée de groupe de trous de la taille de coque 20, du point de vue de l'insertion des broches. Veuillez nous contacter si vous avez besoin de plus d'informations.
