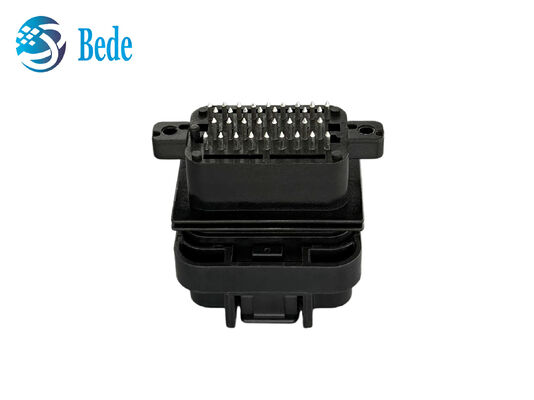

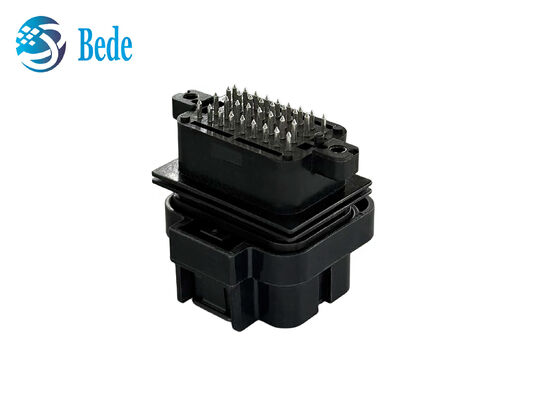

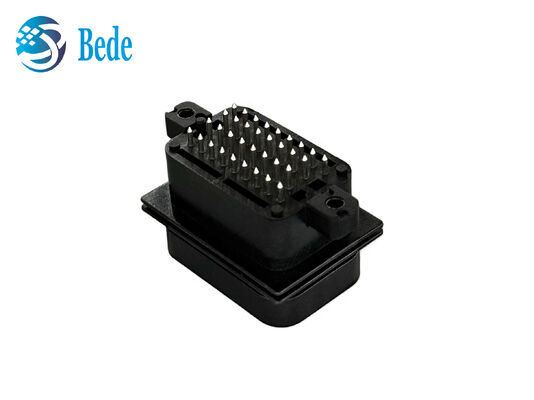

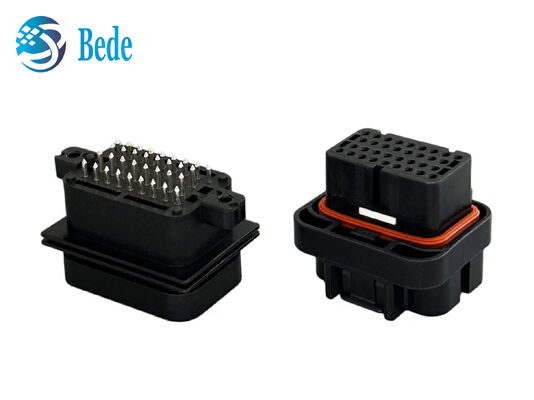

Connecteur d'ECU automobile étanche Compatible avec TE 4-1437290-0 et 2-6447232-3

Description

Ce connecteur ECU automobile à 34 broches est conçu pour des connexions électriques stables dans les systèmes de contrôle électronique des véhicules. Basé sur le format du connecteur SUPERSEAL 1.0, il présente une disposition compacte à 34 positions et une structure étanche pour les applications automobiles où la protection et la stabilité de la connexion sont importantes. Le boîtier du connecteur est fabriqué en plastique technique de qualité automobile, tandis que le système d'étanchéité aide à protéger la zone de connexion de l'eau, de la poussière et d'autres contaminants externes. Sa conception étanche aide à maintenir des performances stables dans les conditions automobiles courantes telles que les vibrations, l'humidité et les changements de température. Le jeu de connecteurs comprend des composants d'accouplement pour les applications côté fil et côté PCB, offrant un engagement mécanique sécurisé et une connexion électrique fiable. Conçu comme une alternative compatible aux références TE 4-1437290-0 et 2-6447232-3, ce connecteur convient aux faisceaux de câblage automobile, aux modules ECU, aux capteurs, aux systèmes d'éclairage et à d'autres équipements de contrôle électronique.

Spécifications

Caractéristiques du produit

• Fabriqué en plastique technique de qualité automobile avec une structure de boîtier étanche, offrant une solution pratique pour les systèmes électroniques de véhicules.

• La structure d'étanchéité aide à réduire l'entrée d'eau, de poussière et d'autres contaminants, rendant le connecteur adapté aux environnements automobiles humides et exposés.

• La configuration à 34 positions et 4 rangées offre plusieurs points de connexion dans un corps de connecteur compact, aidant à répondre aux exigences de câblage des ECU et d'autres systèmes de contrôle électronique.

• La structure à clé et le dispositif de verrouillage intégré aident à guider un accouplement correct et à maintenir le connecteur solidement engagé pendant le fonctionnement du véhicule.

• Conçu comme une alternative compatible aux références TE 4-1437290-0 et 2-6447232-3, offrant une option pratique pour remplacer ou développer des ensembles de connecteurs automobiles compatibles.

• Le connecteur côté fil prend en charge les processus de sertissage standard, tandis que l'embase côté PCB est conçue pour le soudage traversant, prenant en charge un assemblage efficace des faisceaux de câblage et des PCB.

Applications

• Faisceaux de câblage automobile
  Convient aux assemblages de faisceaux de câblage nécessitant une connexion sécurisée et étanche entre les câbles du véhicule et les modules électroniques.

• Capteurs de véhicule
  Peut être utilisé pour connecter des capteurs à l'ECU et aux modules de contrôle, prenant en charge une transmission de signal stable dans les systèmes électroniques automobiles.

• Systèmes de contrôle de carrosserie
  Convient à l'électronique de carrosserie telle que l'éclairage, le contrôle des portes, la gestion de l'alimentation et d'autres fonctions de contrôle du véhicule nécessitant des connexions multipositions.

• Systèmes d'éclairage automobile
  Conçu pour les points de connexion dans les assemblages d'éclairage de véhicule, y compris les modules de contrôle et les interfaces de faisceau de câblage.

• Véhicules industriels et tout-terrain
  La conception étanche peut également être envisagée pour les équipements de contrôle électronique utilisés dans les camions, les machines agricoles, les engins de chantier et autres équipements mobiles.

1. Étape 1 — Vérifier les composants
   Avant l'assemblage, vérifiez le boîtier du connecteur, l'embase PCB, les cosses, les fils, les joints et les bouchons d'étanchéité. Assurez-vous que toutes les pièces sont propres, sèches et exemptes de dommages visibles.

2. Étape 2 — Préparer les fils
   Sélectionnez la cosse et le fil appropriés selon les exigences de l'application. Dénudez soigneusement le fil sans endommager le conducteur ou l'isolant. Utilisez un outil de sertissage approprié pour fixer solidement la cosse au fil.

3. Étape 3 — Insérer les cosses
   Insérez chaque cosse sertie dans la cavité correcte par l'arrière du boîtier du connecteur. Poussez la cosse en position jusqu'à ce que le dispositif de verrouillage s'enclenche. Tirez doucement sur le fil pour vérifier que la cosse est correctement retenue.

4. Étape 4 — Vérifier les composants d'étanchéité
   Assurez-vous que les joints de fil sont correctement positionnés et en place. Pour les cavités inutilisées, installez des bouchons d'étanchéité appropriés pour aider à maintenir la structure étanche et réduire l'entrée d'eau et de contaminants.

5. Étape 5 — Installer l'embase PCB
   Positionnez l'embase PCB verticalement selon la disposition du PCB. Le connecteur de référence utilise une méthode de terminaison par soudure traversante. Après soudure, inspectez les joints pour confirmer une connexion électrique et une stabilité mécanique correctes.

6. Étape 6 — Accoupler les connecteurs
   Alignez les caractéristiques de clé du connecteur côté fil et de l'embase PCB avant l'accouplement. Poussez les deux parties ensemble uniformément jusqu'à ce que le mécanisme de verrouillage soit complètement engagé. Ne forcez pas le connecteur si les pièces ne sont pas correctement alignées.

7. Étape 7 — Effectuer une vérification finale
   Inspectez l'ensemble terminé pour vérifier la position correcte des cosses, le verrouillage sécurisé, la rétention correcte des fils et les dommages visibles. Confirmez que le connecteur est complètement en place avant l'installation dans le véhicule ou le module électronique.
   Notes d'assemblage
   Utilisez des cosses, des joints, des bouchons d'étanchéité et des outils de sertissage qui correspondent à la conception du connecteur et aux spécifications des fils. Pour la production de masse, les conditions de sertissage, les paramètres de soudure et les procédures d'assemblage doivent être vérifiés conformément aux matériaux, équipements et processus de fabrication réels utilisés.

    FAQ

1. Les références 4-1437290-0 et 2-6447232-3 forment-elles une paire de connecteurs correspondants ?

   R : Oui. Elles représentent les composants d'accouplement côté fil et côté PCB du système de connecteurs.

2. Pouvez-vous fournir des échantillons avant la production de masse ?

   R : Oui. Des échantillons peuvent être fournis pour inspection dimensionnelle, tests d'accouplement, évaluation d'assemblage et vérification d'application avant de passer une commande de production plus importante.

3. Quel est le délai de livraison typique pour ce connecteur ?

   R : Le délai de livraison dépend de la quantité commandée, de la configuration du produit et des exigences de production. Pour les commandes standard, nous confirmerons le calendrier de livraison estimé après avoir examiné les détails spécifiques de la commande.

4. Le connecteur peut-il être personnalisé ?

   R : Nous pouvons discuter des options de personnalisation en fonction des exigences de votre application, y compris la configuration du connecteur, la conception du boîtier, la disposition des cosses, l'assemblage des fils et l'emballage.

5. Comment puis-je confirmer si ce connecteur convient à mon application ?

   R : Veuillez fournir le nombre de broches requis, le connecteur d'accouplement ou le numéro de pièce de référence, la taille du fil, la méthode de montage, les conditions environnementales et les détails de l'application. Notre équipe pourra alors vous aider à vérifier la configuration et la compatibilité du connecteur.
