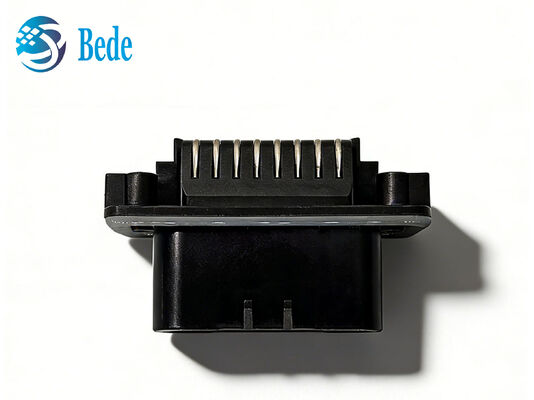

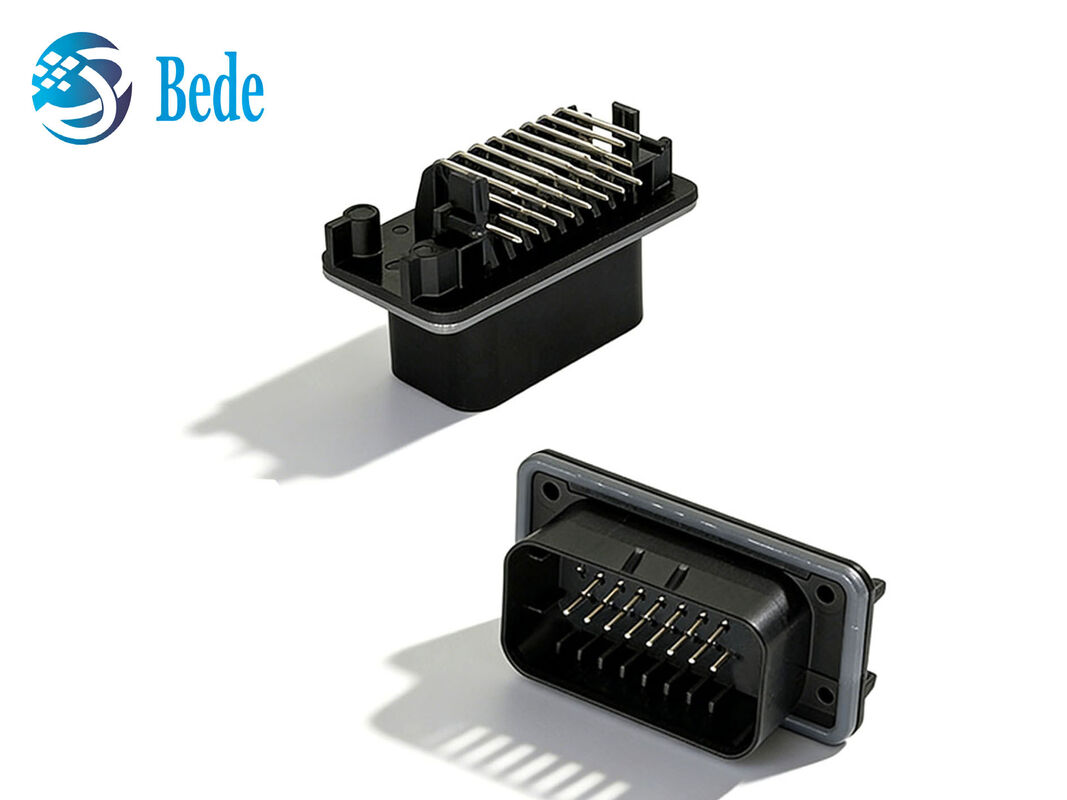

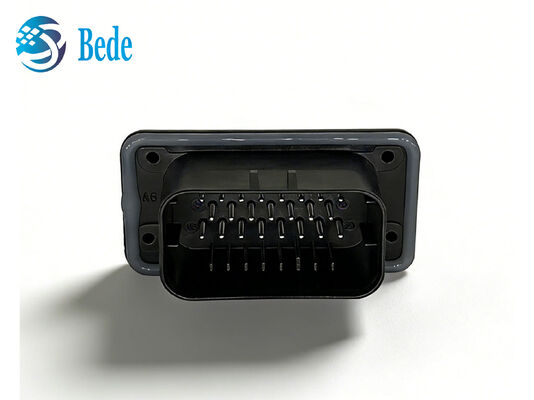

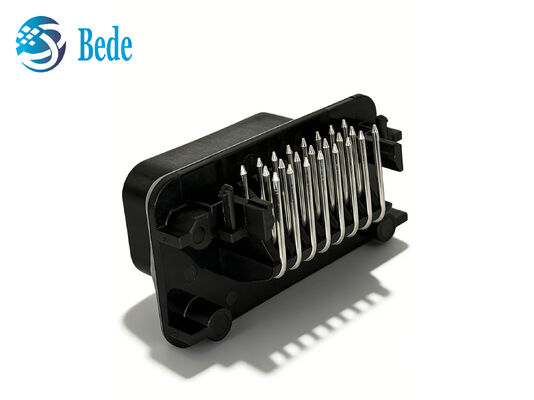

1-776087-1 Remplacement de l'en-tête du PCB du connecteur automobile à angle droit à 23 broches

Définition

Le connecteur de circuits imprimés automobile à angle droit 1-776087-1 à 23 broches est une solution compacte de câble à carte conçue pour les assemblages électroniques automobiles et les systèmes électriques des véhicules.Configuration en 3 rangées avec une ligne médiane de 4 mm, fournissant plusieurs points de connexion dans une disposition de PCB relativement compacte.ce qui le rend adapté aux applications où l'espace des PCB et l'orientation des connecteurs doivent être soigneusement pris en compte.

Le connecteur est conçu pour le montage de circuits imprimés perforés et utilise un boîtier scellé pour fournir une protection supplémentaire dans des environnements de fonctionnement exigeants.Les contacts plaqués d'or permettent une connexion électrique stable et aident à maintenir des performances de contact constantesLes applications typiques incluent les modules de commande automobile, les assemblages de PCB, les systèmes de câblage des véhicules et les équipements électroniques.

Spécification

Caractéristiques du produit

• Configuration à 23 broches et à 3 rangées
  Fournit 23 positions de connexion dans une disposition à trois rangées, adaptées aux assemblages de circuits imprimés automobiles multicircuits.

• Montage de circuits imprimés à angle droit
  L'orientation de montage de 90 degrés permet au harnais d'accouplement de s'approcher par le côté, ce qui contribue à améliorer le routage des connecteurs dans des espaces PCB limités.

• Termination de la soudure par trou
  Conçu pour l'installation de circuits imprimés perforés, offrant une connexion soudée sécurisée entre le connecteur et le circuit imprimé.

• 4 mm d'écart de contact
  Une ligne centrale de 4 mm fournit un espacement défini entre les contacts et prend en charge une disposition de connexion PCB structurée.

Applications

1. Unités de commande électronique automobile (ECU)
   Convient pour les modules de commande basés sur PCB qui nécessitent plusieurs connexions de puissance et de signal entre la carte de circuit imprimé et le harnais de câblage du véhicule.

2. Systèmes électriques du véhicule
   Le connecteur peut être utilisé dans les ensembles électriques de véhicules où une connexion à angle droit montée sur une planche est requise pour un routage organisé du harnais.

3. Électronique de contrôle du corps
   Peut être appliqué à l'électronique de la carrosserie du véhicule et aux modules de commande qui combinent plusieurs circuits de signal et de puissance au sein d'une interface de connexion PCB.

4. Systèmes de harnais de câblage automobile
   La configuration "wire-to-board" fournit une interface pratique entre les câbles du véhicule et les modules électroniques montés sur PCB.

5. Équipement électronique industriel
   Le format du connecteur peut également être envisagé pour les équipements de commande industriels et les ensembles électroniques où une connexion de carte à angle droit scellée est requise.
