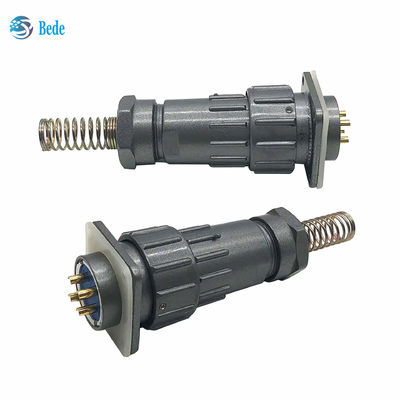

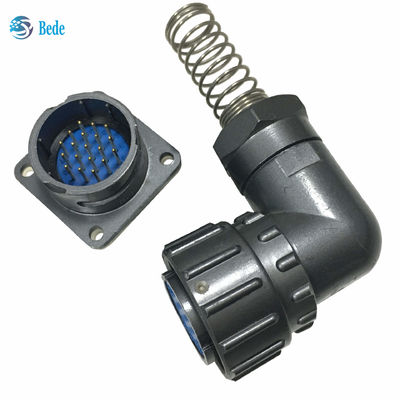

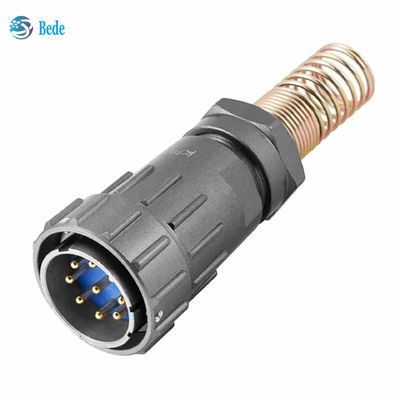

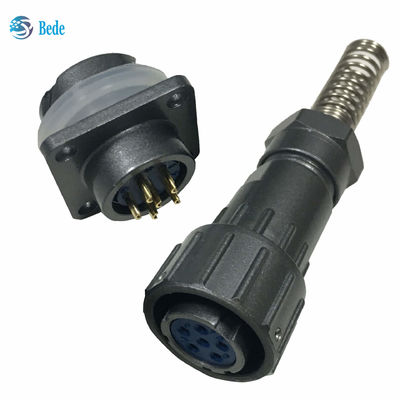

Série FQ 24 Connecteurs circulaires imperméables IP67 4 5 6 8 10 19 24 broches
Une brève introduction des connecteurs FQ
Les connecteurs électriques circulaires étanches de la série FQ sont conformes à la norme DZ4Q/RE008-84, adoptant un type de cage d'écureuil de haute fiabilité, une structure avancée et une grande fiabilité.
Produits à faible résistance au contact, anti-vibration, anti-chocs, étanches, connexion rapide du siège de la fiche, etc., simples à utiliser, faciles à utiliser,largement utilisé dans une variété d'équipements électroniques entre la connexion électrique.
| Nom des pièces |
Matériaux |
| Pions de contact |
d'autres métaux |
| Coquille |
Zinc alliage avec peinture couleur |
| Cage de fil |
D'acier inoxydable |
| Matériaux d'étanchéité |
Ruban de silicone |
Distribution des broches et courant nominal
Les connecteurs de la série FQ 24 sont disponibles en 4,5,6,8,10, 19 et 26 broches, vous pouvez vérifier leurs capacités actuelles selon la figure suivante
Taille de la prise de ressort FQ 24
Taille et diamètre de découpe du réceptacle de câble FQ 24 avec bride carrée

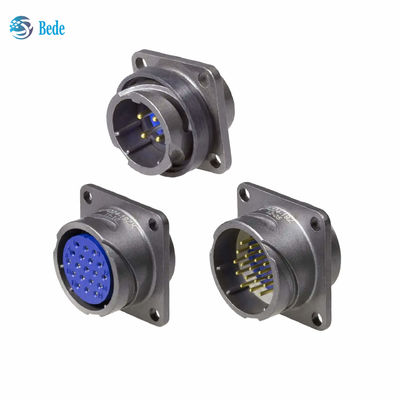

Taille du réceptacle de câble FQ 24 avec bride carrée
Taille de la prise de ressort FQ 24
Caractéristiques techniques
Température: -55°C à +105°C
Humidité relative: 98 ± 3% à 40 °C
Vibration: 10 à 2000 Hz, 150 m/s2
Choc: 500 m/s2
Dans l'atmosphère: 1 KPa
Résistance: 0,1 MΩ min.
Endurance: 500 cycles
Connecteurs FQ série circulaire industrielle
|
Exposé à
un diamètre
|
Courant électrique |
Voltage ((≤ 40 Hz) |
Exposé au
résistance
|
| 0.8 mm |
2A |
Distance entre les contacts
≥ 3,5 mm
|
Distance entre les contacts
2.8 mm
|
0.01Ω |
| 1.0 mm |
3A |
0.005Oh |
| 1.5 mm |
10A |
Pour les appareils électriques |
40 V |
0.0025Oh |
| 2.5 mm |
15A |
0.001Oh |
Comment demander et acheter
Veuillez nous indiquer le code et la quantité comme indiqué sur l'image ci-dessous et nous vous offrirons le meilleur prix et les meilleurs services.
