Connecteur ECU Automobile AMP 35 broches vertical fil-à-carte

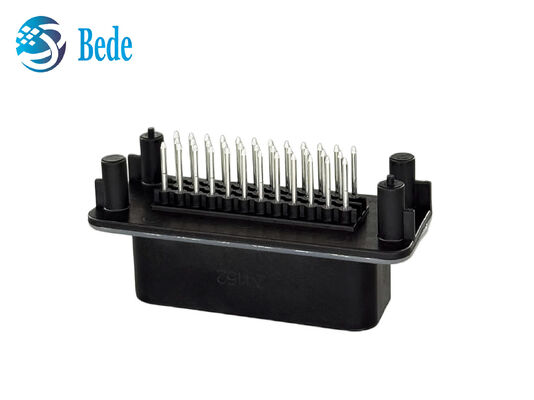

Image Grand : Connecteur ECU Automobile AMP 35 broches vertical fil-à-carte

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BEDE
Certification:	RoHS
Numéro de modèle:	1-776231-1/1-776164-1
Documents:	1-776231-1 (1).pdf

Conditions de paiement et expédition:

Quantité de commande min:	20-25 jours
Prix:	Négociable
Délai de livraison:	base sur les quantités
Conditions de paiement:	T/T, Union occidentale
Capacité d'approvisionnement:	3000pcs par jour

Contact

Description de produit détaillée

ÉPINGLE:	Pin 35	Série:	Ampseal
Numéro de pièce femelle.:	1-776164-1	Numéro de pièce mâle.:	1-776231-1
Matériel:	PBT	Plage de température:	-40°C à +125°C
Mettre en évidence:	Connecteur d'ECU automobile à 35 broches , 1-776164-1 Connecteur d'ECU automobile , Connecteur des véhicules à moteur de l'ampère ECU

AMP 1-776231-1 35 broches verticales câble-à-table connecteur ECU automobile 4MM 1-776164-1

TE AMPSEAL 1-776231-1 est un ensemble de connecteurs verticaux de 35 positions.Fonctionnant de -40°C à 125°C et certifié UL 94V-0, il fournit des connexions fiables d'alimentation et de signal.

Spécifications du produit

Composant	Caractéristiques	Nombre de pièces	Spécification
Numéro de la partie	35POS, épingler le numéro 1.3, HDR Assy, 180 degrés, cause de décès 1	1-776231-1	Tête de PCB à trous verticaux
Courant nominal	Jusqu'à 17 A par contact, zone d'accouplement plaquée en or	-	Applications de circuits de puissance et de signal
Mode de montage	Termination verticale de la soudure à travers le trou au PCB	-	Connexion câble-plaque
Type d'en-tête	Entièrement enveloppé, 35 épingles verticales, 3 rangées, 4 mm d'écart	1-776231-1	Tête masculine de PCB verticale
Logement féminin (côté du fil)	Fermeture intégrale en silicone, verrouillage secondaire rouge, verrou	Les autres produits	Connecteur féminin étanche IP67
Étanchéité	Conception étanche	-	Convient pour les environnements fermés
Caractéristiques du logement	Casque noir, code de clé 1, indice d'inflammabilité UL 94V-0	-	Construction industrielle solide
Température de fonctionnement	-40°C à 125°C	-	Compatibilité environnementale à large éventail

Caractéristiques du produit

Performance électrique: broches dorées de 1,3 mm jusqu'à 17 A pour une alimentation et une transmission fiables du signal
Montage sur PCB: terminaison verticale de la soudure à travers le trou avec une inclinaison de 4 mm sur 3 rangées
Durabilité environnementale: conception étanche, plage de température de fonctionnement de -40°C à 125°C
Conformité à la sécurité: boîtier noir avec indication de flammabilité UL 94V-0 avec code de clé 1 pour un accouplement sécurisé

Applications

Systèmes électriques automobiles nécessitant des connexions d'alimentation et de signalisation scellées
Applications de câblage de circuits imprimés dans les équipements de contrôle industriels et dans l'environnement
Machines de transport et hors route nécessitant une connexion résistante aux vibrations
Modules de transmission de puissance et de signal dans des environnements industriels à haute température
Appareils électriques exigeant une protection contre l'inflammabilité UL 94V0 et une connexion stable du fil à la carte

Installation et notes

Ce connecteur verticale scellé est doté de 35 contacts 17A plaqués en or, soudure à travers trou, alignement précis, classification UL 94V-0, et résistance à haute température,nécessitant une soudure minutieuse et un réglage correct pendant l'installation pour des applications fiables de puissance et de signal.
