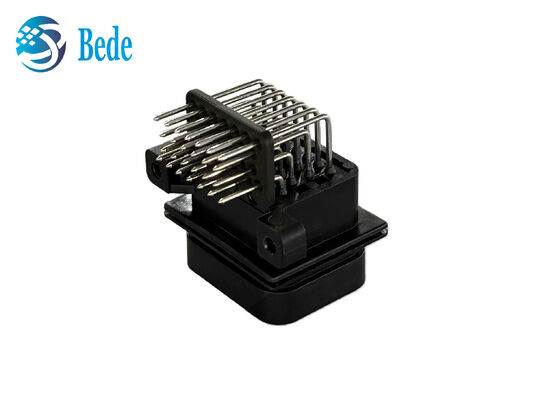

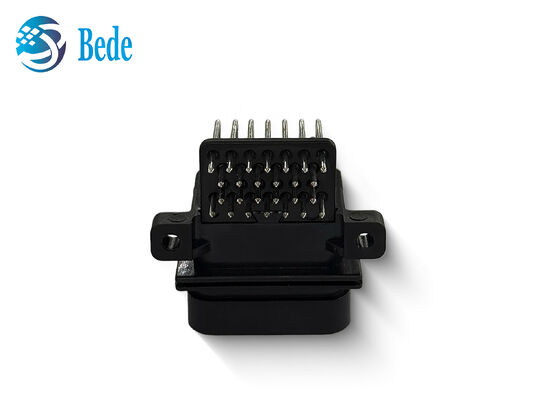

AMP 3-1437290-7 Connecteur ECU Automobile Superseal à 26 broches 3 fentes 9-6437287-8

Image Grand : AMP 3-1437290-7 Connecteur ECU Automobile Superseal à 26 broches 3 fentes 9-6437287-8

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	BEDE
Certification:	RoHS
Numéro de modèle:	3-1437290-7/6437288-4
Documents:	3-1437290-7 (1).pdf

Conditions de paiement et expédition:

Quantité de commande min:	20-25 jours
Prix:	Négociable
Délai de livraison:	base sur les quantités
Conditions de paiement:	T/T, Union occidentale
Capacité d'approvisionnement:	3000pcs par jour

Contact

Description de produit détaillée

Série:	AMP SUPERSEAL 1.0	Épingle:	Pin 26
Numéro de pièce femelle.:	3-1437290-7	Numéro de pièce mâle.:	9-6437287-8 Je vous en prie.
Matériel:	Boîtier PA66+GF, bornes en cuivre étamé/plaqué or	Plage de température:	-40°C à +125°C
Indice d'étanchéité:	IP65
Mettre en évidence:	Connecteur ECU automobile à 26 broches , Connecteur ECU automobile à 3 fentes , Connecteur ECU automobile Superseal

AMP 3-1437290-7 Superseal automobile à 26 broches, connecteur de l'ECU à 3 emplacements 6437288-4

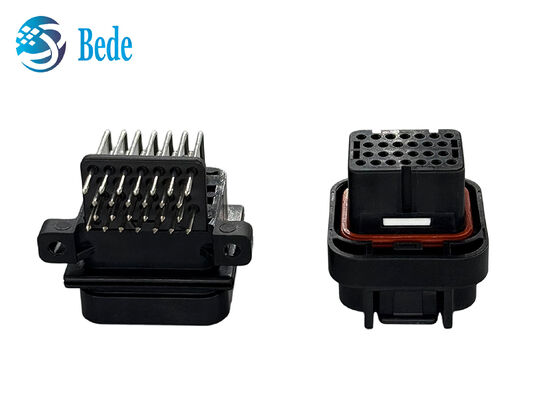

Le connecteur AMP SUPERSEAL 1.0 à 26 broches est conçu pour les environnements automobiles difficiles.Cet ensemble complet comprend une tête d'épingle de PCB de type mâle à angle droit (pour le soudage aux ECU et aux modules de commande) et une prise de câble de type femelle avec un joint en caoutchouc rouge intégréCompact, durable et performant, il est une solution idéale pour les applications électroniques automobiles exigeantes.

Spécifications du produit

Composant	Caractéristiques	Nombre de pièces	Spécification
Nombre d' épingles / cavités	26 positions (24 positions de signaux + 2 trous aveugles factices, mise en quatre rangées: 6+7+7+6)	-	Transmission multi-signaux et de puissance
La hauteur de contact	1.0 mm	-	L'écartement entre les éléments est supérieur au niveau de l'écartement entre les éléments
Courant nominal	Jusqu'à 15 A par contact (compatible avec des harnais de câbles automobiles de 0,5 à 1,25 mm2)	-	Application automobile à haute tension
Température de fonctionnement	-40°C à +125°C	-	Correspondant au compartiment moteur
Matériel de logement	PA66+GF (nylon rempli de verre, indice de flammabilité UL94 V-0)	-	Matériau automobile de haute résistance
Matériau de contact	alliage de cuivre, finition plaquée or/étain (antioxydation, conductivité améliorée)	-	Contact électrique de haute fiabilité
Mode de montage	Homme: type de soudure de PCB à angle droit; Femme: type de crimp de harnais de fil	-	Installation de circuits imprimés et harnais de câbles
En cas de défaillance de l'équipement, le fabricant doit fournir les informations suivantes:	PA66+GF noir, épingles à angle droit à 26 broches, trous de montage	9-6437287-8 Je suis désolé.	Type de soudure de PCB à angle droit
Logement féminin (côté du fil)	PA66+GF noir, étanchéité en silicone, dispositif à 26 trous et 4 rangées, verrou	3-1437290-7	Le câble est monté sur la planche, IP65

Caractéristiques du produit

Fiabilité automobile, résistance aux chocs et aux températures
IP65 étanche à l'eau et à la poussière pour les environnements difficiles
La conception à angle droit de 26 broches à haute densité permet d'économiser de l'espace sur l'ECU
100% compatible avec les pièces d'origine TE/AMP
Facile à crimper et à souder en PCB pour la production en série

Applications

Véhicules à carburant traditionnel: raccordement par câble à l'ECU, aux régulateurs de transmission, aux BCM, à l'ABS et à d'autres unités de commande électronique
Véhicules à énergie nouvelle: connexion carte à câble pour VCU, BMS, MCU, OBC et autres composants de commande électronique de base
Autres domaines: Systèmes électroniques de commande industriels (machines de construction, véhicules utilitaires, machines agricoles) nécessitant une protection et une fiabilité élevées

Installation du moteurSouder la tête mâle au PCB; cramponner le boîtier femelle pour le harnais et le verrou.

Nom de l'entreprise:Évitez les dommages aux joints, alignez-les correctement, utilisez-les selon les spécifications et installez-les dans un environnement propre.
